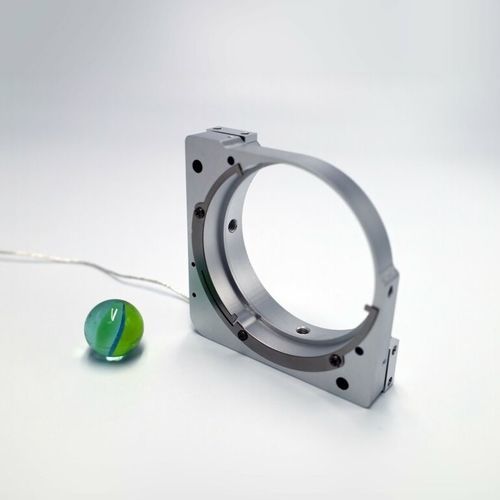

L'STT-50.8 accetta specchi da 2 pollici, lenti o altri componenti ottici.
Il supporto motorizzato per specchi STT-50.8 può essere visto come la controparte motorizzata dei supporti cinematici classici per specchi, lenti o altri componenti ottici. Può essere equipaggiato con sensori di posizione che permettono di monitorare e controllare il processo di allineamento del componente ottico in anello chiuso. Grazie alla loro compattezza complessiva, i sensori di posizione sono montati all'esterno dell'alloggiamento allargandone leggermente le dimensioni esterne. Per applicazioni speciali è anche disponibile in un design a bordo libero con una struttura aperta per il montaggio dei componenti ottici.
Meccanico
Dimensioni [mm] - 61 x 61 x 18
Peso [g] - 30
Diametro dello specchio [pollici] - 2
Angoli di punta [ - ± 1; ± 1 (I)
Angoli di inclinazione [ - ± 1; ± 1 (I)
Circuito aperto
Velocità angolare [°/s] - 15
Anello chiuso
Risoluzione ad anello chiuso [µ - 100 (I)
Ripetibilità ad anello chiuso [µ - ± 10000 (I)
Opzioni
Opzioni meccaniche - Clear Edge (-CE)
Opzioni di vuoto - HV (1E-6 mbar); UHV / UHVT (1E-11 mbar)
Opzione non magnetica - Sì (-NM)
---
