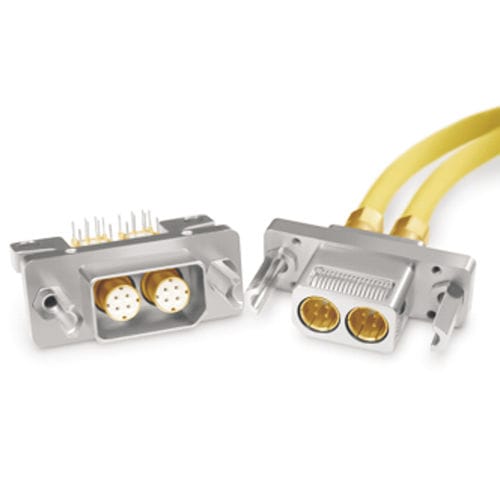

La funzione principale associata ai connettori D-Sub ad alta impedenza è quella di mettere a terra lo schermo esterno di un contatto quadrax direttamente al guscio del connettore. La serie di connettori D-sub Fibre Channel di Smiths Interconnect è dotata di una molla di terra a più dita fissata attorno al guscio che fornisce un innesto dei contatti multipunto che offre una schermatura EMI superiore. Il risultato finale è una resistenza di contatto estremamente bassa se misurata dal corpo esterno del contatto alla flangia del connettore. La serie Fibre Channel D-Sub offre inoltre prestazioni superiori, garantendo un rumore RF minimo e un'elevata durata fino a 1.000 cicli di accoppiamento, soddisfacendo e superando tutti i requisiti del MIL-STD-202 per urti e vibrazioni.
Disponibili con contatti quadrax da 150 Ohm, i connettori sono disponibili con disposizione a 2, 4, 6 o 8 vie. Inoltre, i connettori D-Sub offrono facilità di montaggio e un pacchetto di formazione completo e robusto. Per garantire che i connettori ad alta velocità siano adatti alle specifiche esigenze di cablaggio e alle funzioni di digitazione, è stata incorporata nel progetto un'opzione di presa a chiave. Il perno a sei posizioni consente 36 possibili combinazioni di digitazione, assicurando che il corretto connettore Fibre Channel D-Sub sia accoppiato alla corretta presa per l'alta velocità. Sono disponibili anche versioni senza chiavistello. I connettori D-Sub Fibre Channel D-Sub hanno contatti quadrax di grandezza 3 che sono il 30% più grandi della configurazione della grandezza 9 utilizzata nel quadrax da 100 Ohm, garantendo un segnale di impedenza abbinato in tutta la coppia di contatti accoppiati a 150 Ohm di impedenza differenziale. Queste caratteristiche garantiscono che i connettori Fibre Channel D-Sub di Smiths Interconnect offrano i vantaggi critici richiesti dai clienti.
---
