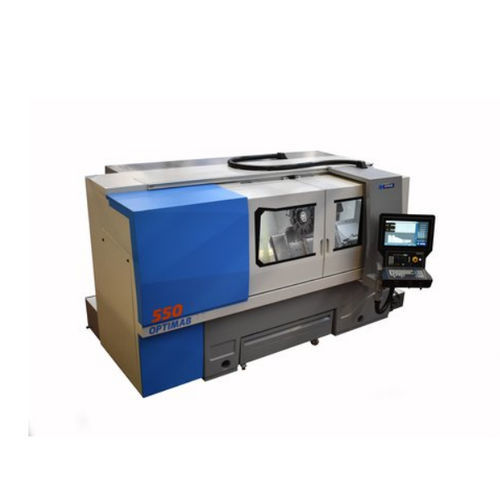

Tornio CNC OPTIMAB 550
orizzontale4 assi12 utensili

tornio CNC
tornio CNC
tornio CNC
tornio CNC
tornio CNC
tornio CNC
tornio CNC
tornio CNC
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di assi
4 assi
Numero di utensili
12 utensili
Altre caratteristiche
universale, di alta precisione, a banco inclinato, con asse Y, con torretta
Diametro

620 mm
(24,41 in)

Velocità di rotazione

3.200 rpm
(20.106,193 rad.min-1)

Passaggio barra

105 mm
(4 in)

Corsa X

330 mm
(13 in)

Corsa Z

1.300 mm
(51 in)

Potenza nominale

22 kW, 33 kW
(29,9 hp, 44,9 hp)

Lunghezza totale

4.900 mm
(193 in)

Larghezza totale

3.400 mm
(134 in)

Altezza totale

2.000 mm
(79 in)

Peso

7.500 kg
(16.535 lb)

Descrizione

Letto in granito ricostituito su base monoblocco Due guide prismatiche sull'asse longitudinale e trasversale Motorizzazione digitale degli assi con encoder assoluto Asse Y (opzione) Mandrino a cartuccia con cuscinetti a sfera di altissima precisione, lubrificati a vita. Mandrino e contropunta (manuale, pneumatico o idraulico) Torretta automatica Viti a sfere rettificate e doppio dado Console scorrevole e girevole ATTREZZATURA Mandrino con 3 ganasce concentriche Contropunta MK5, inserto Ø110mm, corsa 160mm Torretta automatica VDI 40, 12 stazioni Mandrino a cartuccia con cuscinetti a sfera di precisione, lubrificati a vita. Viti a sfera rettificate e doppio dado Console scorrevole e girevole 1 o 2 volantini Vassoio raccogli trucioli estraibile dalla parte anteriore della macchina. 3.sistema di raffreddamento a 3 bar Porta anteriore scorrevole e serratura di sicurezza per una protezione completa illuminazione interna OPZIONI: UTENSILI VIVI e ASSE C Asse Y con corsa di 50 mm (±25 mm assoluti) diametro di tornitura tra i centri: 390 mm lavorabile con portautensili anteriore: Ø430mm x 200mm di lunghezza versione manuale, pneumatica o idraulica (mandrino e contropunta) Convogliatore di trucioli mandrino a pinza di serraggio Raccoglitore di pezzi Sistema di estrazione delle barre Alimentatore di barre Torretta: Torretta manuale MULTIFIX tipo C con VDI 40 e piastre di appoggio Appoggio fisso con 3 rulli per Ø30mm a 150mm Appoggio fisso con 3 rulli per Ø da 150 mm a 300 mm Riduttore a 2 velocità

---

Cataloghi

* I prezzi non includono tasse, spese di consegna, dazi doganali, né eventuali costi d'installazione o di attivazione. I prezzi vengono proposti a titolo indicativo e possono subire modifiche in base al Paese, al prezzo stesso delle materie prime e al tasso di cambio.
