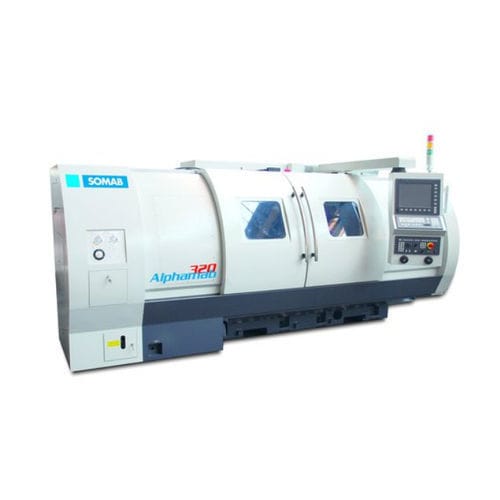

Tornio CNC ALPHAMAB 320
orizzontale2 assi3 assi

tornio CNC
tornio CNC
tornio CNC
tornio CNC
tornio CNC
tornio CNC
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di assi
2 assi, 3 assi
Testa del mandrino
A2-8
Numero di utensili
12 utensili
Altre caratteristiche
a banco inclinato, con torretta
Diametro

680 mm
(26,77 in)

Velocità di rotazione

3.200 rpm
(20.106,193 rad.min-1)

Passaggio barra

87 mm
(3 in)

Corsa X

280 mm
(11 in)

Corsa Z

2.090 mm, 3.080 mm
(82 in, 121 in)

Potenza nominale

28 kW, 42 kW
(38,1 hp, 57,1 hp)

Lunghezza totale

6 m, 7 m
(19'08" , 22'11" )

Larghezza totale

2.150 mm
(85 in)

Altezza totale

1.940 mm
(76 in)

Peso

9 t, 10 t
(10 us ton, 11 us ton)

Descrizione

Mandrino Ø305mm con ganasce concentriche, fornito con: 1 set di 3 ganasce temprate 1 set di 3 ganasce rettificate Contropunta MK5 PER MACCHINA A 2 ASSI: Torretta posteriore automatica 12 stazioni con piastre di appoggio 2 portainserti per sgrossatura frontale 25x25 utensile quadro 1 portautensili per alesatura Ø50mm (90mm di larghezza) 4 portautensili di alesatura da Ø40 mm (larghezza 90 mm) 1 set di boccole di riduzione da Ø40 a Ø8-10-12-16-20-25-32 2 bussole intermedie Ø40 per MK3 e MK4 PER MACCHINA A 3 ASSI: Utensili rotanti e asse C Torretta automatica con 12 stazioni VDI 40 Console operatore scorrevole e orientabile Trasportatore di trucioli sistema di raffreddamento a 3 bar Porta anteriore scorrevole e serratura di sicurezza per una protezione totale Ingrassaggio volumetrico automatico illuminazione interna Armadio elettrico ventilato Luce di stato OPZIONI: Supporto fisso con 3 rulli per Ø50mm - 250mm, regolazione manuale Supporto fisso con 3 rulli per Ø da 250 mm a 400 mm, regolazione manuale Sonda utensile Trasformatore di isolamento CNC FAGOR 8065 con apprendimento SOMAB PL+S VT touch screen piatto LCD a colori da 15" Tastiera alfanumerica QWERTY Due volantini Maschiatura rigida (utensili fissi e utensili rotanti) Connessioni USB sul pannello frontale Connessione alla rete ETHERNET con RJ 45, 3 modalità operative a conversazione Modalità di apprendimento Manuale Modalità ISO memoria da 4 Gb Libreria di strumenti Visualizzazione delle forze di taglio - oscilloscopio lavoro con i file .dxf o SIEMENS 828 D con SHOPTURN conversazionale 10.schermo piatto a colori TFT da 4 pollici Tastiera alfanumerica QWERTY completa Volantino elettronico Battitura rigida Connessioni USB sul pannello frontale Connessione alla rete ETHERNET con RJ 45

---
