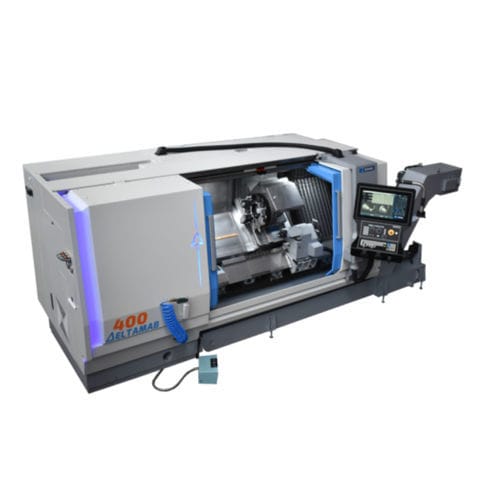

Tornio CNC DELTAMAB 400
orizzontale3 assi12 utensili

tornio CNC
tornio CNC
tornio CNC
tornio CNC
tornio CNC
tornio CNC
tornio CNC
tornio CNC
tornio CNC
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di assi
3 assi
Numero di utensili
12 utensili
Altre caratteristiche
di precisione, a banco inclinato, con asse Y, con torretta
Diametro

450 mm
(17,72 in)

Velocità di rotazione

3.200 rpm, 4.500 rpm
(20.106,193 rad.min-1, 28.274,334 rad.min-1)

Passaggio barra

73 mm, 105 mm
(3 in, 4 in)

Corsa X

290 mm
(11 in)

Corsa Z

Min.: 760 mm
(30 in)

Max.: 1.520 mm
(60 in)

Potenza nominale

22 kW, 31 kW, 33 kW, 37 kW
(29,9 hp, 42,1 hp, 44,9 hp, 50,3 hp)

Lunghezza totale

4.650 mm, 5.390 mm
(183 in, 212 in)

Larghezza totale

2.150 mm
(85 in)

Altezza totale

1.910 mm
(75 in)

Peso

6.000 kg, 8.000 kg
(13.228 lb, 17.637 lb)

Descrizione

Tornio a letto inclinato a 45° configurabile, Letto in granito ricostituito su base monoblocco in calcestruzzo Versione manuale, pneumatica o idraulica (mandrino e contropunta) Torretta posteriore automatica Movimento della contropunta manuale o numerico Mandrino a cartuccia con cuscinetti a sfera di altissima precisione, lubrificati a vita. Viti a sfera rettificate e doppio dado Opzioni: utensili vivi, asse Y Console scorrevole e girevole CNC: FAGOR, SIEMENS, NUM ATTREZZATURA Torretta posteriore automatica VDI 40, 12 stazioni Scala di misura lineare sull'asse X Mandrino a cartuccia con cuscinetti a sfera di super precisione, lubrificati a vita. Mandrino con 3 ganasce concentriche Contropunta MK4 Viti a sfera rettificate e doppio dado Trasportatore di trucioli 3.sistema di raffreddamento a 3 bar, 50 litri al minuto Porta anteriore scorrevole e serratura di sicurezza per una protezione totale Ingrassaggio volumetrico automatico illuminazione interna Console operatore scorrevole e girevole, con 1 o 2 volantini Visualizzazione della potenza del mandrino (percentuale di potenza disponibile) OPZIONI: UTENSILI VIVI E ASSE C CORSA DELL'ASSE Y 100 mm (±50 mm dall'asse del mandrino), Piastra torretta con VDI30 o BMT Elettromandrino versione manuale, pneumatica o idraulica (mandrino e contropunta) mandrino a ganasce a cambio rapido mandrino a pinza di serraggio Doppia pressione del mandrino riduttore a 2 velocità, controllato dalla funzione M Raccoglitore di pezzi Sistema di trazione della barra Appoggio fisso con 3 rulli per Ø5mm a 90mm, regolazione manuale Appoggio fisso con 3 rulli per Ø30mm a 250mm, regolazione manuale Appoggio fisso successivo, 2 rulli, per Ø20 a 70 mm Appoggio fisso autocentrante, tipo SLU, dimensioni da 1 a 3.2 Movimento automatizzato della lunetta agganciando la sella tramite vite a ricircolo di sfere Movimento automatico della contropunta agganciando la sella tramite vite a ricircolo di sfere spruzzo a media o alta pressione Alimentatore di barre CONSEGNABILE: Trasformatore di isolamento

---
