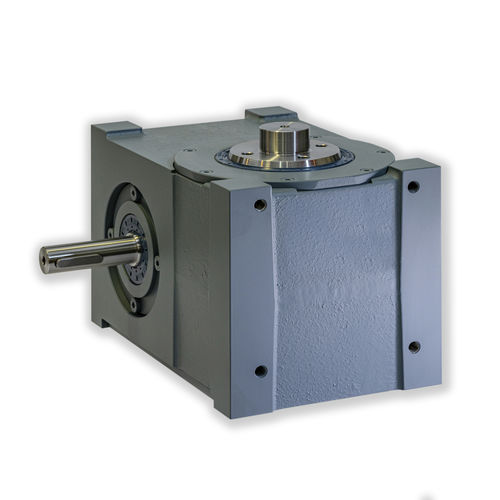

Intermittore rotativo Rotoblock® S/SS-series

oscillatoriointermittentea camma globoidale

Il Rotoblock® trasforma il movimento rotatorio uniforme dell’albero di entrata nel movimento rotatorio intermittente od oscillante dell’albero di uscita. Il risultato è ottenuto tramite l’azione di una camma globoidale ed una serie di rulli tastatori impegnati nella camma. La trasformazione del moto risulta precisa, controllata e silenziosa. Vantaggi Il Rotoblock®, rispetto ad altri dispositivi, offre: elevata velocità di trasferimento possibilità di adottare la legge di moto più idonea per ogni singola applicazione tempi di ciclo costanti ripetibilità di posizionamento posizionamento positivo riduzione dei tempi morti riduzione di rumore e vibrazioni assenza di sistemi a cricchetto o fermi meccanici limitata manutenzione. Queste caratteristiche hanno spinto un numero sempre crescente di aziende ad utilizzare il Rotoblock®. Funzionamento Il Rotoblock® è un dispositivo estremamente semplice. Una camma globoidale, opportunamente profilata, ruotando genera un movimento controllato del tastatore (stella). La forma particolare del profilo della camma determina sia il movimento sia l’arresto del tastatore. La legge ed il tempo di movimento del tastatore possono assumere un numero infinito di combinazioni. Nel Rotoblock® a stazioni il profilo della camma è composto da due settori distinti: l’angolo di movimento: genera nel tastatore una rotazione angolare con una legge di movimento predeterminata; l’angolo di sosta: assicura l’arresto, senza giochi, del tastatore. L’ampiezza di questi angoli è selezionabile in fase di progetto. Normalmente la legge di movimento è simmetrica e la camma può ruotare in entrambi i sensi.
