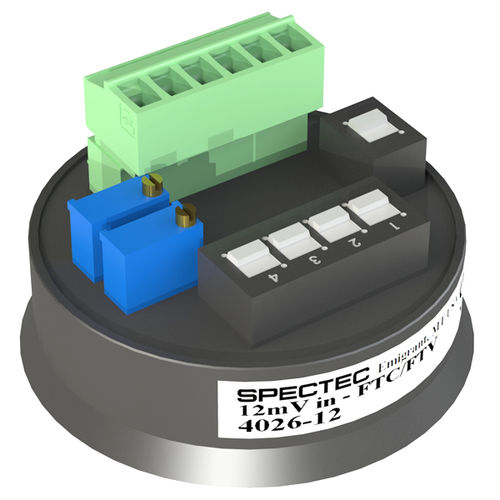

Convertitore di segnale frequenza/corrente 4026 series

Modello 4026 come convertitore da frequenza a corrente Il convertitore FTC/FTV modello 4026 di SPECTEC configurato come un convertitore da frequenza a corrente è molto versatile con impostazioni di ingresso e uscita selezionabili sul campo. I tecnici sul campo possono convertire il segnale di ingresso da qualsiasi sensore di velocità magnetico passivo o attivo, sensore a effetto Hall o sensore di velocità zero. Nella configurazione del convertitore da frequenza a corrente, le impostazioni di uscita sono 4-20mA o 10-50mA. La gamma grossolana è impostata da ponticelli e la regolazione fine è impostata da potenziometri di precisione. La scala dell'uscita è proporzionale alla frequenza del segnale d'ingresso. Il convertitore FTV/FTC modello 4026 si inserisce in modo compatto in un contenitore antideflagrante Killark "Y3". Il convertitore D/A PA 20 è progettato per convertire un segnale basato sulla frequenza in una tensione o corrente lineare. Le configurazioni di ingresso e uscita sono selezionabili sul campo per adattarsi alla maggior parte delle applicazioni. Vedere Pagina 2 per i segnali di uscita disponibili e le opzioni di cablaggio. Le regolazioni di ZERO e SPAN rendono facile la calibrazione a quasi tutti i campi di misura, con poca interazione tra le regolazioni. Il convertitore accetta l'ingresso in frequenza da qualsiasi pickup magnetico o sorgente digitale Gamma di frequenza: (dipende dalla massa e dalla velocità del bersaglio) - Impostazione Hi: 1100 Hz-100 kHz Impostazione Lo: 75 Hz-10 kHz Stili: - PVC puck Sensibilità d'ingresso: - 50 o 100 mVpp 0-Vs TTL (50 V max) Gamma di temperatura: - -40 a 160 F (da -40 a 70 C) Uscita: - Da 4 a 20mA Da 10 a 50mA; Tensione di alimentazione: - 9 Vdc min per 0-5 Vo 11 Vdc min per 0-10 Vo 38 Vdc max Protezione d'ingresso: 50 Vac: conduttori invertiti Dimensioni 2.0" dia 1.2" altezza
