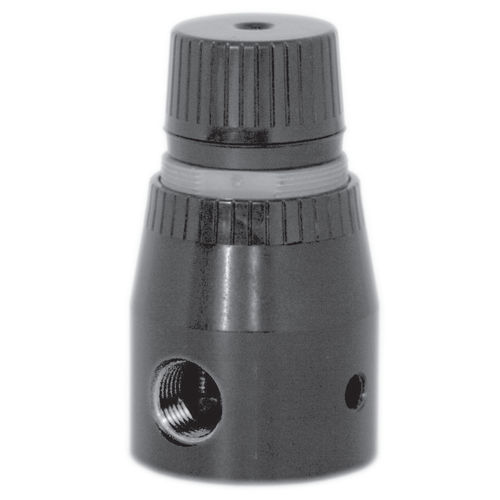

Regolatore di pressione per aria compressa IR1M
a diaframmaa pistonemonostadio

regolatore di pressione per aria compressa
regolatore di pressione per aria compressa
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Fluido
per aria compressa
Tecnologia
a diaframma, a pistone
Numero di stadi
monostadio
Materiale
in alluminio
Applicazioni
industriale
Altre caratteristiche
non manomettibile
Pressione

Min.: 0 bar
(0 psi)

Max.: 20 bar
(290,08 psi)

Portata

Min.: 0 m³/s
(0 ft³/s)

Max.: 0,05 m³/s
(1,77 ft³/s)

Diametro dell'orifizio

0,25 in, 0,38 in, 0,5 in

Temperatura

Min.: 0 °C
(32 °F)

Max.: 70 °C
(158 °F)

Descrizione

Regolatori internazionali dell'aria compressa Descrizione I regolatori di aria compressa internazionali IR1M e IRN1M Monnier forniscono un accurato controllo della pressione per sistemi generali appositamente progettati. Caratteristiche principali: - Buone caratteristiche di flusso. - Buone caratteristiche di regolazione. - Risposta rapida. - Chiusura a tenuta stagna in assenza di flusso. - Per montaggio su linea, su staffa o a pannello. - Finitura interna ed esterna anodizzata nera di alta qualità. Extra opzionali Per ulteriori informazioni tecniche relative alle seguenti opzioni vedi pagina 2: - Cappuccio a prova di manomissione. - Staffa di montaggio tipo 21. - Anello di montaggio - Alluminio. - Manometri Con la pressione del sistema in funzione, il gruppo valvola a otturatore del regolatore si trova in posizione chiusa quando la manopola di regolazione viene ruotata completamente in senso antiorario (senza carico della molla). Ruotando il pomello di regolazione in senso orario, la membrana / pistone si sposta verso il basso permettendo al flusso di entrare attraverso l'orifizio creato tra il gruppo otturatore e la sede. Il diaframma/pistone di regolazione che compensa la molla di carico rileva la pressione a valle. L'aumento della pressione a valle fa sì che il gruppo otturatore si sposti verso l'alto fino a quando il carico della molla e del diaframma/pistone non sono bilanciati. La pressione di uscita è stata ora ridotta. Se una valvola viene aperta a valle, l'aumento della richiesta di pressione crea una pressione ridotta sotto la membrana/pistone di controllo. Il gruppo otturatore si sposta verso il basso a causa del carico della molla di controllo che apre la zona del seggio e l'aria può soddisfare la richiesta di pressione a valle

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.
