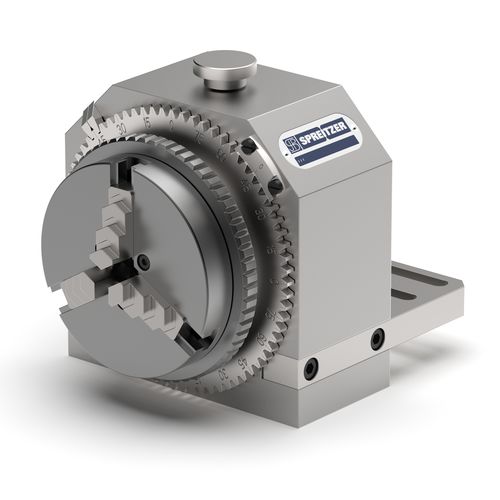

Tavola intermittente manuale ER 32
verticaleper macchina di elettroerosione a filo

tavola intermittente manuale
tavola intermittente manuale
tavola intermittente manuale
tavola intermittente manuale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Azionamento
manuale
Configurazione
verticale
Applicazioni
per macchina di elettroerosione a filo

Descrizione

Questa unità di indexaggio con pinza di serraggio è stata progettata appositamente per l'uso su macchine EDM a filo in dotazione. Attraverso i fori di montaggio è possibile il montaggio su schemi di fori da 40 mm e 50 mm con viti M8. Indicizzazione tramite piatto di indicizzazione con 72 posizioni, le posizioni intermedie di indicizzazione su scala 360° e nonius. Vantaggi in sintesi Funzionamento meccanico Materiale: acciaio al cromo magnetizzabile, resistente alla ruggine Finitura: cuscinetti volventi di precisione temprati, rettificati di precisione, completamente sigillati Pinza di serraggio ER 32 (470 E), Ø2 - 20 mm Precisione quadrata 0,005 mm Precisione parallela 0,003 mm Concentricità 0,01 mm Precisione di indicizzazione ±2'

---
