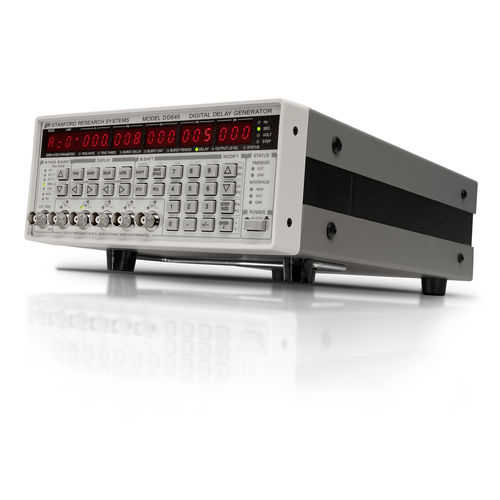

Generatore di ritardo DG645
di impulsiprogrammabiledigitale

generatore di ritardo
generatore di ritardo
generatore di ritardo
generatore di ritardo
generatore di ritardo
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
di ritardo, di impulsi
Altre caratteristiche
programmabile, digitale

Descrizione

Il DG645 è un versatile generatore digitale di ritardo/impulsi che fornisce impulsi definiti con precisione a frequenze di ripetizione fino a 10 MHz. Lo strumento offre diversi miglioramenti rispetto ai progetti precedenti: jitter più basso, maggiore accuratezza, velocità di trigger più veloci e più uscite. Il DG645 ha anche interfacce Ethernet, GPIB e RS-232 per il controllo dello strumento da parte del computer o della rete. Timing del generatore di ritardo Tutti i generatori di ritardo digitali misurano intervalli di tempo contando i cicli di un clock veloce (tipicamente 100 MHz). La maggior parte dei generatori di ritardo digitali hanno anche brevi ritardi analogici programmabili per ottenere intervalli di tempo con una risoluzione più fine del periodo di clock. Sfortunatamente, un ciclo di clock di indeterminazione temporale (tipicamente 10 ns) può verificarsi se il trigger non è in fase con il clock. Il DG645 elimina l'indeterminazione temporale misurando la temporizzazione dei trigger rispetto al clock interno e compensando i ritardi analogici. Questo approccio riduce il jitter di circa 100× e permette al generatore di tasso interno di operare a qualsiasi velocità, non solo un sottomultiplo della frequenza di clock. Triggering Il DG645 ha molte modalità di trigger. Un generatore di frequenza interno, con meno di 100 ps di jitter di periodo, può essere impostato da 100 µHz a 10 MHz con una risoluzione di 1 µHz. Un ingresso di trigger esterno, con soglia e pendenza regolabili, può innescare un ciclo di temporizzazione, una raffica di cicli o un singolo scatto. Un singolo scatto può essere innescato con la pressione di un tasto. Un trigger di linea funziona in modo sincrono con la rete AC. Un ingresso di inibizione del trigger sul pannello posteriore può disabilitare il trigger o qualsiasi uscita a impulsi durante un ciclo di temporizzazione.

---
