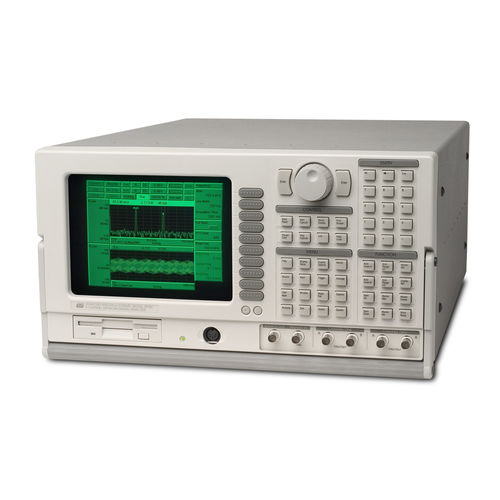

L'analizzatore di segnale dinamico SR780 combina prestazioni elevate e costi contenuti in un pacchetto completo. Offre FFT a doppio canale da 102,4 kHz con gamma dinamica di 90 dB, misure swept-sine, analisi d'ottava standard ANSI, visualizzazioni a cascata e cattura dei transitori a meno della metà del costo di altri analizzatori con caratteristiche simili.
Analisi dello spettro
L'SR780 offre prestazioni FFT a due canali e 102,4 kHz. Il veloce processore DSP a 32 bit in virgola mobile offre all'SR780 una velocità in tempo reale di 102,4 kHz con entrambi i canali selezionati. Due ADC di precisione a 16 bit forniscono una gamma dinamica di 90 dB in modalità FFT. L'analisi selezionabile da 100 a 800 linee ottimizza la risoluzione temporale e di frequenza e consente di ingrandire qualsiasi porzione della gamma di 102,4 kHz con un intervallo di frequenza fino a 191 mHz.
FFT a banda stretta e larga
L'architettura unica dell'SR780 consente ai due display di funzionare in modo indipendente. È possibile scegliere intervalli di frequenza, frequenze di partenza, numero di linee FFT o modalità di media separati per ciascun display. In questo modo è facile guardare un display a banda larga e contemporaneamente ingrandire una caratteristica specifica. L'SR780 consente di scegliere tra due frequenze di campionamento: 256 kHz o 262 kHz, in modo da ottenere intervalli di frequenza in sequenza binaria (102,4 kHz, 51,2 kHz,...) o decimale (100 kHz, 50 kHz, 25 kHz,...) a seconda delle esigenze.
Media flessibile
Sono disponibili diverse opzioni di mediazione. La media RMS riduce le fluttuazioni del segnale, mentre la media vettoriale minimizza il rumore dei segnali sincroni. È possibile scegliere la media lineare (media stabile) per i segnali fissi o la media esponenziale per seguire le caratteristiche di deriva.
---
