Campione di calibratura di frequenza FS725

di calibrazione

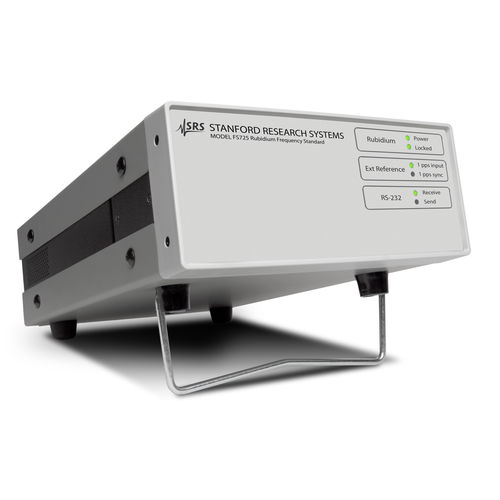

L'FS725 integra un oscillatore al rubidio (modello SRS PRS10), un alimentatore universale AC a basso rumore e amplificatori di distribuzione in uno chassis compatto half-width 2U. Fornisce prestazioni stabili e affidabili, con un invecchiamento stimato di 20 anni inferiore a 5 × 10-9 e un MTBF dell'oscillatore al rubidio dimostrato di oltre 200.000 ore. L'FS725 è uno strumento ideale per i laboratori di calibrazione e R&S, o per qualsiasi applicazione che richieda uno standard di frequenza di precisione. Ci sono due uscite da 10 MHz e una da 5 MHz con un rumore di fase eccezionalmente basso (-130 dBc/Hz a 10 Hz di offset) e una variazione Allan al secondo (<2 × 10-11). L'FS725 può essere agganciato in fase a un riferimento esterno di 1 pps (come il GPS) fornendo prestazioni Stratum 1. Viene anche fornita un'uscita 1 pps che ha meno di 1 ns di jitter, e può essere impostata con una risoluzione di 1 ns. Fino a tre moduli di distribuzione interna possono essere aggiunti all'FS725. Ogni modulo ha quattro uscite a 10 MHz, un'uscita a 5 MHz e un'uscita a 1 pps, tutte con lo stesso basso rumore di fase, distorsione armonica e jitter. Un'interfaccia RS-232 permette la comunicazione diretta con l'oscillatore al rubidio. Utilizzando il software Windows in dotazione, è possibile monitorare e controllare facilmente la temporizzazione a 1 pps e determinare lo stato operativo dello strumento. Ci sono due relè di allarme che indicano lo stato di blocco dell'oscillatore al rubidio e la sincronizzazione con un ingresso esterno a 1 pps. I relè sono SPDT, fornendo sia contatti normalmente aperti che normalmente chiusi.
