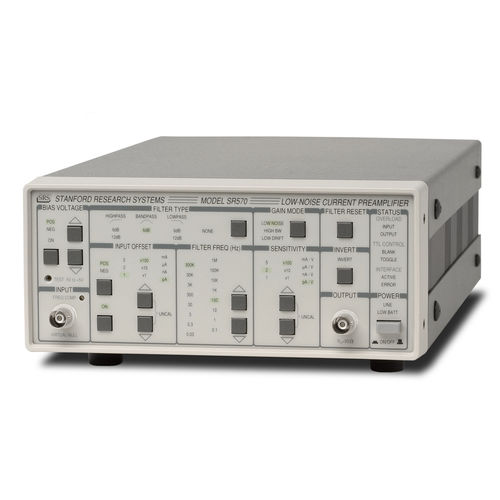

L'SR570 è un preamplificatore di corrente a basso rumore in grado di ottenere guadagni di corrente fino a 1 pA/V. L'elevato guadagno e la larghezza di banda, il basso rumore e le numerose funzioni rendono l'SR570 ideale per una serie di misure fotoniche, a bassa temperatura e di altro tipo.
Guadagno
L'SR570 dispone di impostazioni di sensibilità da 1 pA/V a 1 mA/V, selezionabili in sequenza 1-2-5. È inoltre disponibile una regolazione del guadagno a nonio che consente di selezionare qualsiasi sensibilità intermedia.
Il guadagno può essere assegnato a vari stadi dell'amplificatore per ottimizzare le prestazioni dello strumento. La modalità a basso rumore assegna il guadagno all'estremità anteriore dell'amplificatore per ottenere le migliori prestazioni in termini di rumore. La modalità a elevata larghezza di banda assegna il guadagno agli stadi successivi dell'amplificatore per migliorare la risposta in frequenza del front-end. Nella modalità a bassa deriva, l'amplificatore d'ingresso viene sostituito con un amplificatore operazionale a bassissima corrente d'ingresso, riducendo la deriva CC dello strumento fino a un fattore 1000.
Schema a blocchi
Filtri
L'SR570 contiene due filtri RC del primo ordine la cui frequenza di taglio e il cui tipo possono essere configurati dal pannello frontale. Insieme, i filtri possono essere configurati come filtro passa-basso o passa-alto con rolloff di 6 o 12 dB/oct, oppure come filtro passa-banda con rolloff di 6 dB/oct. Le frequenze di taglio sono regolabili da 0,03 Hz a 1 MHz in una sequenza 1-3-10. Un pulsante di reset del filtro è incluso per ridurre il tempo di recupero del sovraccarico dello strumento quando si utilizzano costanti di tempo del filtro lunghe.
Offset di ingresso e polarizzazione CC
La regolazione della corrente di offset in ingresso consente di sopprimere le correnti di fondo CC indesiderate. Le correnti di offset possono essere specificate da ±1 pA a ±1 mA con incrementi dello 0,1% circa
---
