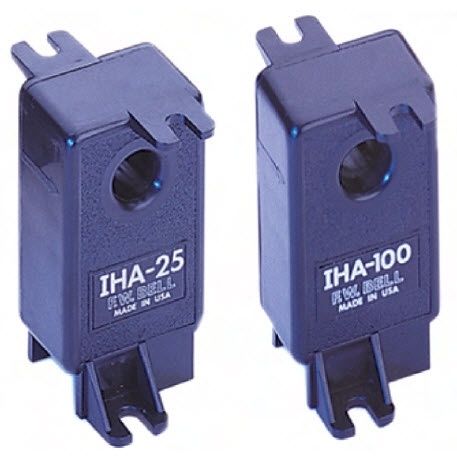

Sensore di corrente ad effetto Hall ad anello aperto

ACDCnucleo solido

Un sensore corrente del ciclo aperto consiste di un sensore del Corridoio montato in uno spacco di aria di un nucleo magnetico. Il conduttore trasportante corrente disposto attraverso l'apertura del sensore produce un campo magnetico che è proporzionale alla corrente. Il campo è concentrato dal nucleo ed è misurato dal sensore del Corridoio. La maggior parte dei sensori del ciclo aperto contengono i circuiti per fornire la compensazione di temperatura e l'uscita ad alto livello calibrata di tensione. I sensori correnti del ciclo aperto misurano le correnti di CA e di CC e forniscono l'isolamento elettrico fra il circuito che sono misurati e l'uscita del sensore. Tipicamente, i sensori del ciclo aperto hanno costato i sensori del ciclo meno chiuso. Sono preferiti in circuiti a pile dovuto i loro requisiti di alimentazione di funzionamento bassi.
