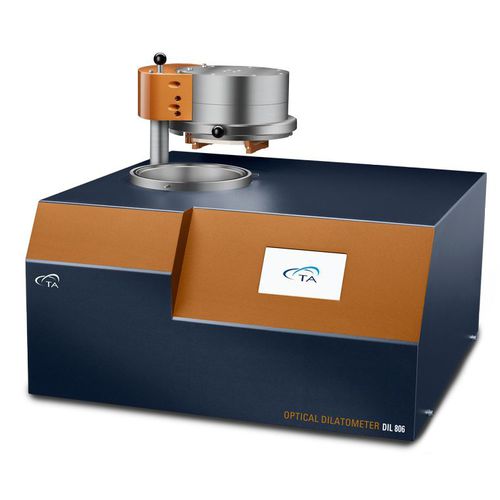

Strumento versatile per la misurazione della dilatazione e della contrazione termica, il DIL 806 utilizza un principio di misura innovativo per rendere possibili esperimenti non convenzionali e per migliorare molti test convenzionali.
Il metodo di misura ottico dilatometrico utilizzato nel DIL 806 è un processo assoluto, del tutto indipendente da qualsiasi espansione o contrazione dello strumento. Di conseguenza, i risultati misurati non devono essere corretti o calibrati per diversi programmi di temperatura. Unitamente alla rapidità di risposta del forno DIL806, questo rende il sistema particolarmente adatto all'analisi di processi dinamici che comportano più fasi di temperatura e tassi di riscaldamento dinamici.
Un LED ad alte prestazioni emette un fascio di luce planare ad ampia larghezza sul campione. L'ombra del campione viene rilevata da un sensore CCD ad alta risoluzione. Il segnale viene poi valutato da un processore digitale di rilevamento dei bordi che fornisce una misura sensibile e precisa della variazione dimensionale. Questo principio è noto come metodo della luce ombreggiata e fornisce una misura accurata e assoluta delle dimensioni del campione al variare della temperatura.
Il campione, posizionato su una piattaforma al centro del forno a forma di disco, non è soggetto a forze esterne. Il DIL 806 è quindi un dilatometro particolarmente adatto per la misurazione di metalli e, con il forno sottozero opzionale, di campioni di plastica.
Anche i campioni sottili possono essere analizzati facilmente grazie al portacampioni appositamente progettato per questo scopo.
L'ampia ampiezza della luce incidente fa sì che la preparazione del campione non sia così impegnativa come in altre tecniche dilatometriche classiche,
---
