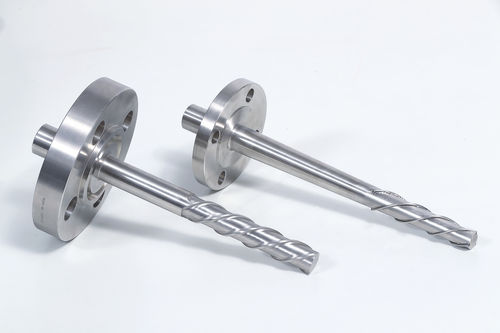

I pozzetti termometrici elicoidali Strake sono pozzetti costruiti appositamente che hanno caratteristiche di progettazione speciali che consentono di sostenere bene il pozzetto all'interno di un flusso di fluido. Particolarità
di questo pozzetto sono le creste elicoidali costruite con calcoli standard, queste creste elicoidali riducono la formazione di vortici all'interno del flusso del fluido grazie al pozzetto che riduce le vibrazioni fino al 90% rispetto ad un normale pozzetto termometrico.
Vantaggi
> Riduce gli effetti causati dalla fuoriuscita del vortice
> Maggiore durata di vita rispetto alla normale costruzione
> Lunghezze di inserimento più lunghe possibili a parità di diametro
> Nessun bisogno di collari di supporto.
> Riduce del 90% l'ampiezza delle oscillazioni
> Installazione facile e veloce
> Adatto per portate elevate e ugelli di piccole dimensioni
> Tempo di risposta migliore rispetto ai metodi convenzionali
> Elimina l'uso di collari di supporto
>> Materiale pozzetto: SS 304/310/316, Inconel 600, Monel 400 ecc.
>> Pozzetto Termometrico OD: min 9.2mm
>> ID pozzetto termometrico: min 3.2mm
>> Attacco al processo: Secondo i requisiti (flangiato/filettato/filettato/saldato)
>> Spessore della parete: min 3mm
>> Spessore punta: min 3mm
>> Lunghezza non supportata: 63,5 mm - 600 mm
>> Lunghezza elicoidale: Come da Requisito.
>> Altezza elicoidale del reggisella: 10% OD (secondo lo standard ASME)
>> Passo elicoidale: 5xOD (secondo lo standard ASME).
>> Numero di raggi : 3 numeri a 120° l'uno dall'altro.
>> Angolo del reggiseno: 58° (secondo lo standard ASME).
>> Costruzione del reggiseno: Lavorato / filo saldato.
---
