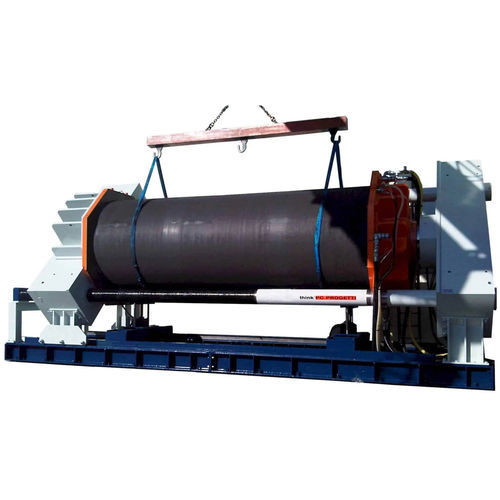

Banco prova per tubi con serraggio Nr. 3 “tenuta radiale interna/esterna” o “tenuta a pressione proporzionale”.
I ponti di reazione sono collegati da colonne a settori che permettono di impostare la lunghezza massima del tubo.
Il ponte di reazione mobile è in grado di funzionare sull’intera lunghezza delle colonne per coprire un’ampia gamma di misure dei tubi, come descritto nella tabella tecnica sottostante.
Il caricamento del tubo viene eseguito da una gru dall’alto, mentre Nr. 2 sollevatori idraulici a “V” lo sosterranno per tutta la durata della prova e sono in grado di centrarlo nelle sedi delle guarnizioni.
Il basamento comprende un recipiente d’acqua con un dispositivo di limitazione dell’evaporazione.
L’orientamento delle colonne a 45° rende facile la procedura di carico che richiede meno altezza di sollevamento per scavalcare la colonna di reazione.
Il banco non ha bisogno di alcuna preparazione delle fondamenta.
L’impianto è controllato da uno skid di pressurizzazione di classe SKA fino a 2000 L/min di capacità di riempimento d’acqua.
