Macchina saldatrice ad arco
a scarica di condensatoreautomaticadi perni

macchina saldatrice ad arco
macchina saldatrice ad arco
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnica
ad arco, a scarica di condensatore
Modo di funzionamento
automatica
Applicazioni
di perni
Altre caratteristiche
CNC, compatta, pneumatica
Frequenza di uscita

50 Hz

Spessore dei pezzi

Min.: 3 mm
(0,1 in)

Max.: 8 mm
(0,3 in)

Descrizione

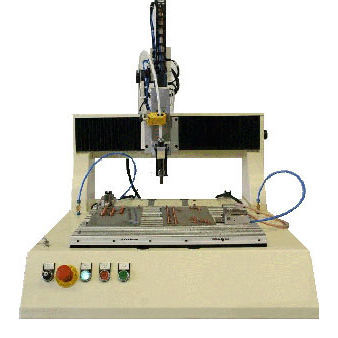

Saldatrice per viti prigioniere CNC 500 x 300 mm Il sistema sviluppato è un sistema di posizionamento da banco molto compatto, controllato da CNC, per la produzione automatica della saldatura dei perni. Questo sistema ha la capacità di caricare e saldare automaticamente perni da Ø 3 mm a Ø 8 mm su un'area di processo di 500 X 300 mm con una tolleranza di precisione di 0,2 mm. Funzionamento economico già con piccole e medie quantità. Il sistema comprende una valvola pneumatica per il bloccaggio automatico del prodotto. Specifiche tecniche Gamma di saldatura: Ø 3 - Ø 8 mm Ambito di viaggio: Asse X: 500 mm / asse Y: 300 mm Area di serraggio piastra a T della scanalatura a T: 540 x 340 mm con 15 scanalature a T Asse X-Y: scorrimento in boccola sferica a sfere e guide di scorrimento Asse Z: Pneumatico standard / Motorizzato in opzione Precisione di posizionamento: +/- 0,2 mm Precisione di ripetizione: +/- 0,1 mm Risoluzione:: +/- 0,025 mm Tasso di trasbordo massimo: 8 m/min Testa di saldatura: 1 testa di saldatura (scarico condensatori o ciclo breve) Alimentazione di rete: 230 VAC ± 10% (50 Hz) Dimensioni (L x A x L): 1000x1000x1000 mm Attuazioni: motori passo-passo Semplicità d'uso: comando e creazione di programmi tramite un semplice menu guidato display di testo e touch screen Opzionale: - Alimentazione manuale e/o automatica dei perni

---

VIDEO

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di THOMAS WELDING SYSTEMS
