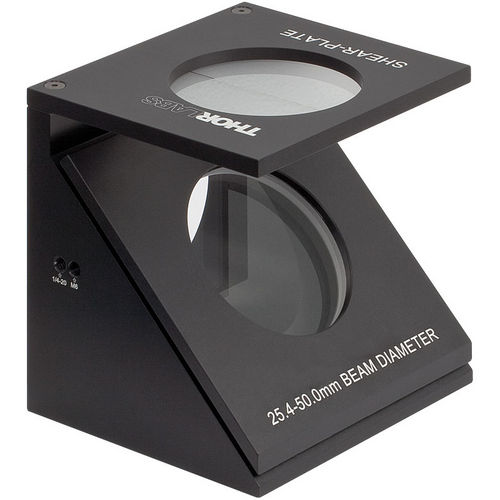

Interferometro SI series

La prova qualitativa di Collimation del fascio delle caratteristiche per i fasci con i diametri da 1 ad un disegno cinematico magneticamente coppia di 50 millimetri permette che le piastre delle cesoie siano imperiali rapidamente interscambiato ed i fori di montaggio filettati metrici la serie di SI di interferometri di taglio possono essere usati per determinare se un fascio luminoso coerente è collimato. Il disegno consiste di un piano ottico cuneiforme montato a 45° e di una piastra del diffusore con una linea di riferimento regolata giù la metà. Questo interferometro è destinato per fornire l'analisi qualitativa di collimation del fascio. La piastra del diffusore è utilizzata per osservare le frange di interferenza generate dalle riflessioni del Fresnel dalla parte anteriore e dalle superfici posteriori del piano ottico. Se il fascio è collimato, il modello risultante della frangia sarà parallelo alla linea di riferimento regolata. Oltre che il grado di collimation, le frange inoltre saranno sensibili all'aberrazione, al coma ed al astigmatism sferici. Il piano ottico cuneiforme è fatto del silicone fuso UV non rivestito. L'angolo del cuneo per ogni formato della piastra è ottimizzato per la gamma dei formati accettabili del fascio; veda la linguetta di spec. per i particolari. Poiché la luce è avvenimento sulla piastra ad un angolo 45°, l'intensità del modello della frangia dipende dalla polarizzazione della luce. L'intensità massima accadrà quando la polarizzazione è perpendicolare al piano dell'incidenza. Per osservare le frange di interferenza, la lunghezza di coerenza della luce di avvenimento deve essere più lunga del cambiamento nella lunghezza del percorso ottica causata dalla piastra delle cesoie. Veda la nota a piè di pagina della tabella sulla linguetta di spec. per le più informazioni.
