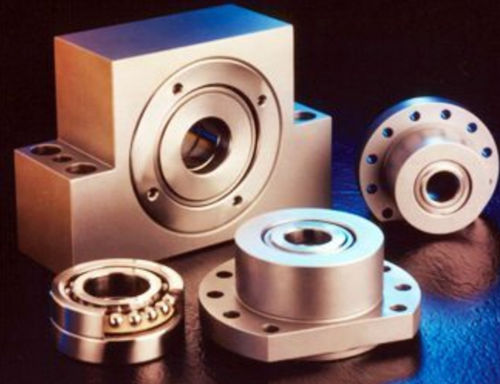

Bronzina con flangia Fafnir®
assialemonobloccoa cartuccia

bronzina con flangia
bronzina con flangia
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
con flangia, assiale, a cartuccia
Elemento rotante
a sfere
Materiale
in acciaio
Altre caratteristiche
da incasso
Applicazioni
per carichi pesanti, per vite a sfere
Diametro interno

Min.: 12 mm
(0,47 in)

Max.: 101 mm
(3,98 in)

Diametro esterno

Min.: 32 mm
(1,26 in)

Max.: 145 mm
(5,71 in)

Descrizione

La nostra ampia gamma di supporti per viti a ricircolo di sfere Timken® Fafnir® comprende configurazioni a singola fila e a doppia fila di sfere, con diverse varianti di assemblaggio. Offriamo serie flangiate e non flangiate, per unità dotate di ghiere standard e rotanti. Le cartucce integrate e le unità di supporto facilitano il fissaggio alle superfici delle macchine utensili. Caratteristiche di progettazione Fra i materiali disponibili, acciai puri che garantiscono una maggior durata in servizio. Prevede tolleranze contenute di precarico per eliminare le vibrazioni nelle operazioni di taglio. L’assemblaggio è, inoltre, previsto con tolleranze più ampie per facilitare l’assiemaggio senza la necessità di rettificare nuovamente i coperchi. L’architettura innovativa delle gabbie consente di inserire sfere aggiuntive per una maggiore capacità di carico. Le tolleranze assiali ABEC 9/ISO P2 consentono la massima precisione del posizionamento e ripetibilità dell’utensile. La serie a due file è dotata di tenute integrate striscianti a bassa coppia. Prevengono l’ingresso di contaminanti per un funzionamento affidabile e una durata prolungata. Disponibile in versione flangiata (MMF) e non flangiata (MMN), per semplificare l’installazione di ghiere standard e rotanti. Applicazioni Controllo del movimento per rettifiche,fresatrici e centri di lavoro.
