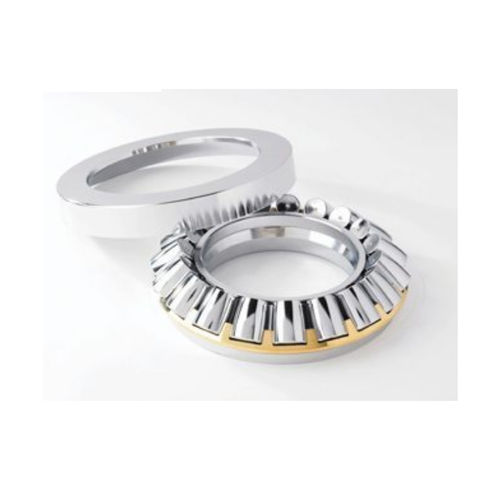

Cuscinetto assiale orientabile a rulli cilindrici TSR

I cuscinetti assiali orientabili a rulli tipo TSR sono progettati per raggiungere elevate capacità di carico assiale con basso attrito ed un continuo allineamento dei rulli. Questo tipo di cuscinetto è ideale per condizioni operative gravose, in presenza di carichi elevati. Riduce la presenza di disallineamenti dell’alloggiamento e limita la deformazione dell’albero. Gamma dimensionale: da 110 mm a 850 mm Caratteristiche Costruttive Rulli dal profilo sferico, a forte conicità, supportano elevati carichi assiali e moderati carichi radiali. Geometria interna del cuscinetto e tecnologia produttiva avanzata consentono di ottenere un basso attrito. Un auto-allineamento degli elementi del cuscinetto in funzionamento, compensa deformazioni dell’albero e distorsioni dell’alloggiamento causate da urti o forti carichi. La compensazione intrinseca del disallineamento del TSR offre ai progettisti l’opportunità di usare strutture in carpenteria per l’alloggiamento invece di complesse fusioni, con conseguente riduzione dei costi di lavorazione. Quando vengono utilizzati alloggiamenti fusi, l’allineamento dell’alesaggio sarà meno critico scegliendo cuscinetti assiali orientabili a rulli. La configurazione “E” realizzata con evolute geometrie interne del cuscinetto permette di ottenere capacità di carico dinamica più elevata migliorando le prestazioni della lubrificazione.
