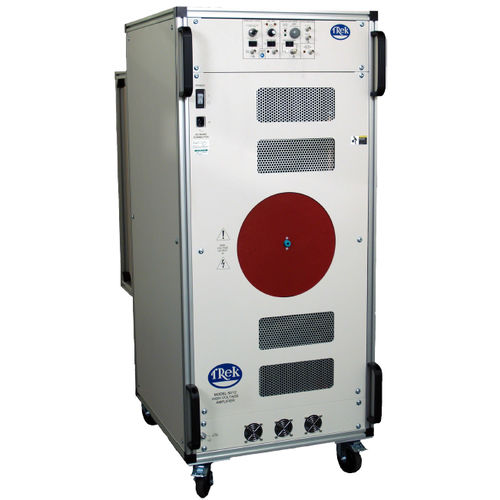

Il modello 50/12 è un amplificatore di potenza ad alta tensione, stabile in corrente continua, con un design a stato solido per un funzionamento ad alta velocità di rotazione, ampia larghezza di banda e basso rumore. È progettato per fornire un controllo preciso delle tensioni di uscita nell'intervallo da 0 a ±50 kV CC o CA di picco con un intervallo di corrente di uscita da 0 a ±12 mA CC o CA di picco.
Lo stadio di uscita attivo a 4 quadranti affonda o genera corrente a carichi reattivi o resistivi in tutto il campo di tensione di uscita. Ciò è essenziale per ottenere la risposta precisa in uscita e le elevate velocità di rotazione richieste dai carichi reattivi.
Specifiche chiave
Gamma di tensione di uscita: Da 0 a ±50 kV DC o picco AC
Corrente di uscita Range: Da 0 a ±12 mA CC o CA di picco
Tasso di veglia: Superiore a 350 V/μs
Ampia larghezza di banda del segnale: DC a più di 1,4 kHz (2% di distorsione)
Guadagno di tensione DC: Fisso a 5000 V/V
Le applicazioni tipiche includono
Studi sul dielettrico
Trappole e sorgenti di ioni a fascio elettronico
Elettrofilatura
Deflessione elettrostatica (compreso lo sterzo a fascio ionico)
Controllo elettrostatico della fiamma
Levitazione elettrostatica
Precipitazioni elettrostatiche
Test dei cavi ad alta tensione
Test dei componenti ad alta tensione
Studi sul plasma (compresa la scarica con barriera dielettrica)
Caratteristiche e vantaggi
Uscita a quattro quadranti per l'azionamento di carichi capacitivi
Sistema ad anello chiuso per un'elevata precisione
Cortocircuito protetto per la protezione delle apparecchiature
Design a stato solido per un funzionamento senza manutenzione
Stabile in corrente continua per applicazioni di alimentazione programmabili
Basso rumore di uscita per uscite ultra-accurate
Certificato di taratura tracciabile NIST fornito con ogni unità
Conformità CE
---
