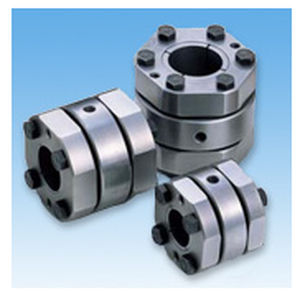

Giunto rigido EPR series
per macchina utensileper coppia elevatacon flangia

giunto rigido
giunto rigido
giunto rigido
giunto rigido
giunto rigido
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
rigido
Applicazioni
per macchina utensile
Altre caratteristiche
per coppia elevata
Fissaggio
con flangia
Coppia

Max.: 489 Nm
(360,6679 ft.lb)

Min.: 90 Nm
(66,3806 ft.lb)

Velocità di rotazione

Max.: 15.000 rpm
(94.247,78 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Descrizione

Il giunto rigido di potenza di Tsubaki è un giunto rigido per macchine utensili. Impiega una struttura di bloccaggio conico per garantire un collegamento più affidabile. Il giunto rigido di potenza non ha elementi flessibili e non può quindi assorbire disallineamenti. Utilizzare questa serie per applicazioni in cui è disponibile un centraggio sicuro. diametro dell'albero applicabile: Φ16mm~Φ48mm Caratteristiche compatibile con alberi dritti e conici. Compatibile con i servomotori ad albero conico. Applicare alberi conici Φ11 e adattatori per alberi conici Φ16. accoppiamento sicuro L'adozione del sistema di bloccaggio della conicità consente una maggiore forza di accoppiamento dell'albero. ・Alta rigidità torsionale Non avendo una struttura flessibile, questo tipo ha un'elevata rigidità. ・Senza gioco Non c'è gioco a causa dell'attrito dell'accoppiamento attraverso una chiusura conica. ・Compatto e a basso momento d'inerzia La lunghezza assiale è ridotta al massimo, consentendo un design più compatto. Inoltre, la configurazione poligonale dell'anello esterno consente di ridurre il momento d'inerzia.

---
