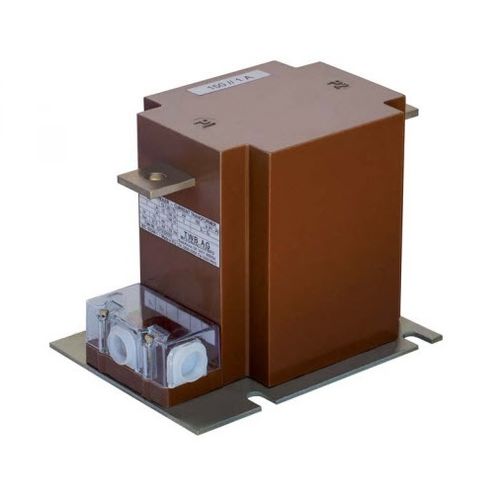

Trasformatore di corrente AK 12

di misurain resinadi protezione

Produciamo trasformatori di corrente di tipo portante per l'installazione interna. Contengono fino a cinque nuclei per la misurazione dei ricavi e la protezione, costruiti con laminazioni di acciaio siliceo o nichel di alta qualità. Tutte le parti attive sono complessivamente impregnate di resina cicloalifatica per esterni. Nel caso in cui sia richiesta una riconnessione 1:2, questa può essere ottenuta sia montando delle barre di riconnessione ai terminali primari, sia con un terminale intermedio alla bobina secondaria. Ogni terminale della bobina secondaria può essere messo a terra individualmente direttamente alla base metallica attraverso un bullone. Questi tipi sono esenti da manutenzione e, per quanto riguarda le loro dimensioni principali, molti tipi corrispondono agli standard tedeschi DIN 42600. Tensione massima per l'attrezzatura (kV) - 12 Livello di isolamento nominale (kV) - 12/28/75 Corrente primaria nominale (A) - 5 fino a 600 Corrente secondaria nominale (A) - 5 o 1 Classe di precisione del nucleo di misura - 0.1; 0.2S: 0.2:0.5S: 0.5 ¡1:3 Fattore di sicurezza intrinseco - 5 o 10 Carico nominale del nucleo di misura (VA) - 1,25 fino a 30 Classe di precisione del nucleo di protezione - 5P: 10P Fattore limite di precisione - 5 o 10 o 15 o 20 Carico nominale del nucleo di protezione (VA) - 1,25 fino a 30 Numero di nuclei - fino a 2 Frequenza nominale (Hz) - 162/3:50:60 Corrente nominale termica di breve durata (kA) - lth= 100 x In (max 120)/1 s Corrente dinamica nominale (kA) - ldyn = 2,5 x1th Classe di isolamento - E Peso (kg) - 15 Resistenza a sbalzo (N) - >5000 Altitudine massima di installazione (m) - fino a 1000 Temperatura ambiente PC] - - 5 fino a ♦ 50 Specifiche - IEC 61869-1 & 2: DIN ¿2600 Divisore di tensione capacitivo - disponibile su richiesta Disegno n. - 2110/12
