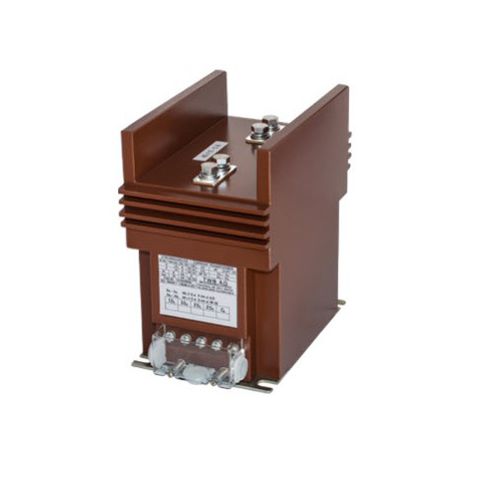

Produciamo trasformatori di corrente di supporto per installazioni interne. Contengono fino a cinque cores per le entrate
a fini di misurazione e protezione, costruiti con lamiere di acciaio al silicio o al nichelatura di alta qualità. Tutti attivi
le parti sono impregnate di resina cicloalifatica per esterni. Nel caso in cui si richieda una riconnessione 1:2, questo può
essere realizzato mediante il montaggio di barre di ricollegamento ai terminali primari, o da un terminale intermedio in corrispondenza del punto di collegamento
bobina secondaria. Ogni terminale della bobina secondaria può essere collegato a terra singolarmente direttamente alla base metallica tramite
un bullone. Questi tipi sono esenti da manutenzione e, rispetto alle loro dimensioni principali, molti tipi corrispondono alle seguenti tipologie
Norme tedesche DIN 42600.
Tensione massima per equipmet(kV) 24
Livello di isolamento nominale (kV) 24/50/125
Corrente nominale primaria (A) 5 fino a 600
Ricollegamento primario (A) 2 x 5 fino a 2 x 400
Rubinetto secondario su richiesta
Corrente nominale secondaria (A) 5o 1
Classe di precisione del nucleo di misura 0.1; 0.2S: 0.2; 0.5S: 0.5; 1 : 3
Fattore di sicurezza dello strumento 5 o 10
Carico nominale del nucleo di misura (VA) 1,25 fino al 30
Classe di precisione del nucleo di protezione 5P;10P
Fattore limite di precisione 5 o 10 o 15 o 15 o 20
Carico nominale del nucleo di protezione (VA) 1,25 fino al 30
Numero di anime fino a 3
Frequenza nominale (Hz) 162/3:50:60
Corrente termica nominale di breve durata (kA) Ith- 100 xIn (max 60) /1 s
Corrente dinamica nominale (kA) ldyn = 2,5 x Ith
Classe di isolamento E
Peso (kg) 25
Resistenza a sbalzo (N) >5000
Altitudine massima di installazione (m) fino a 1000
Temperatura ambiente ("C) - 5 fino a + 50
Specifiche tecniche IEC 61869-1 &2. L'ANSI. BS ecc.
Divisore capacitivo di tensione disponibile su richiesta
Disegno n. 2128/12-2128/22
---
