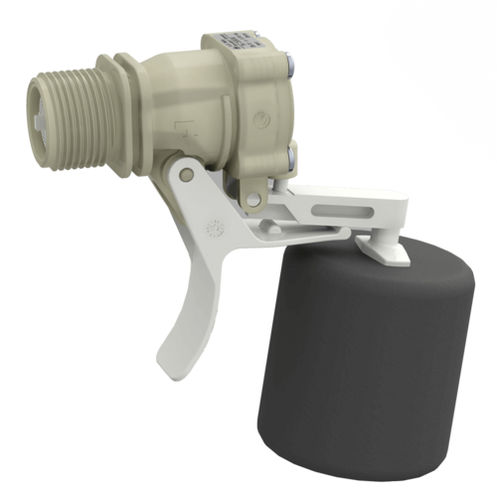

Valvola a membrana 21.010.110

a galleggiantea levaservocomandata

Valvola servoassistita di diametro nominale DN 10, che si chiude grazie al galleggiamento di un galleggiante per controllare il livello nei serbatoi. Se il liquido viene scaricato dal serbatoio, la valvola a galleggiante si riempie automaticamente e si chiude quando viene raggiunto il livello massimo. Il getto in uscita è diretto su una guida, che spinge la leva verso la chiusura. In questo modo si ottiene un flusso relativamente costante, che copre un'ampia gamma di pressioni. Durante il riempimento iniziale si evita il traboccamento di piccoli serbatoi. Raggiungendo un livello sufficiente all'interno del serbatoio durante il riempimento, la procedura di chiusura finale è dovuta al galleggiamento del corpo del galleggiante. Le valvole di questo tipo sono a camera singola con l'ingresso a novanta gradi rispetto all'uscita. La valvola, con corpo in poliammide rinforzata con fibre di vetro, può essere prodotta con vari attacchi ed è adatta fino a 60° utilizzando un galleggiante in PE. Applicazioni Sistemi di irrigazione dispositivi di pulizia ad alta pressione Macchine per il ghiaccio Apparecchiature industriali Caratteristiche reindirizzamento del flusso a 90° funzionamento ampiamente indipendente dalla pressione in ingresso Facile da montare e da manutenere altezza di livello regolabile Elevata sicurezza di funzionamento grazie all'utilizzo di materiali di alta qualità e al collaudo finale dei prodotti al 100% Dati tecnici Costruzione valvola monocamerale con ingresso a novanta gradi rispetto all'uscita Funzione di chiusura per galleggiamento del galleggiante Posizione di montaggio Galleggiante verticale verso il basso Fluidi Acqua potabile fredda e riscaldata e fluidi fisicamente e chimicamente simili T-Ambiente come da T-Medium Fattore di flusso Kv 28 l/min @ 1 bar Direzione del flusso contrassegnata da una freccia Posizione regolabile del cilindro galleggiante Filtro in ingresso
