VUOTO ESTREMO ALTO VUOTO AXTRAN

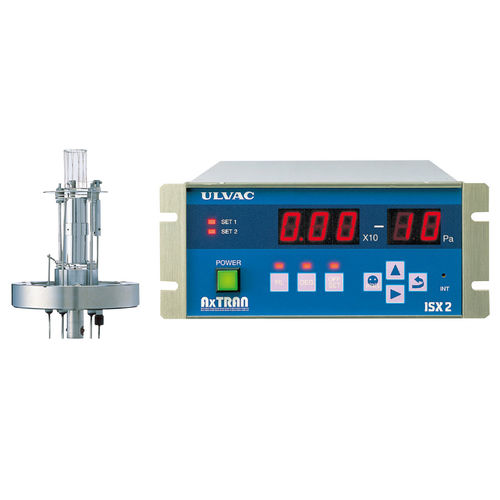

AxTRAN è un vacuometro a ionizzazione a catodo caldo con filtro energetico di tipo Bessel Box installato tra la sorgente ionica e il collettore ionico. Questo progetto fornisce una risoluzione di misura di 5×10-11Pa (3,75×10-13Torr, 5×10-13mbar) riducendo la corrente residua dovuta ai raggi X morbidi e agli ioni di desorbimento a stimolazione elettronica (ESD)
Misura una pressione di 5×10-11Pa (3,75×10-13Torr, 5×10-13mbar)
Tipo di scatola di Bessel Box Filtro di energia
Ridurre i raggi X morbidi e le correnti residue come gli ioni ESD
Misura un'ampia gamma di pressione
Misura un ampio intervallo di pressione da 1×10-2 a 5×10-11Pa
(7,5×10-5 a 3,75×10-13 torr, 1×10-4 a 5×10-13 mbar)
Valore misurato Segnale di uscita Segnale di uscita
La pressione è da 0 a 10V Uscita log (uscita psudo-log) / 1V
uscita lineare all'interno di ogni cifra
Segnale di uscita di controllo
2 set point di uscita
Uscita digitale e comunicazione seriale
BCD/RS232C (opzione)
Per la misurazione della pressione totale di apparecchiature per il vuoto quali
come acceleratori ad alta energia.
Per la misura di pressioni ultra elevate o estremamente elevate
apparecchiature per il vuoto utilizzate nei lavori di ricerca sull'UHV o sull'XHV.
---
