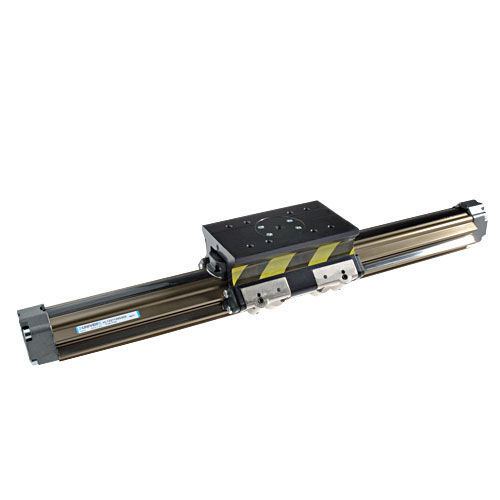

Cilindro pneumatico VL1 series
senza steloa doppio effettodi precisione

cilindro pneumatico
cilindro pneumatico
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
pneumatico
Tecnologia
senza stelo
Configurazione
a doppio effetto
Altre caratteristiche
di precisione, con guida integrata
Corsa

Min.: 0 mm
(0 in)

Max.: 6.000 mm
(19,685 in)

Velocità

Min.: 0,2 m/s
(0,66 ft/s)

Max.: 2 m/s
(6,56 ft/s)

Descrizione

con 1 camera / Profilato estruso in alluminio 16-50 mm. / Corse fino a 5 m. / Diverse possibilità di alimentazione delle testate. / Diverse tipologie di carrelli. / Elevata velocità di traslazione 1-3 m/sec. con guide integrate / Profilato estruso in alluminio 25- 50 mm. / Corse fino a 6 m. / Sistema di guida flessibile. / Scorrimento del carrello con pattini in plastica su aste in acciaio. / Velocità di traslazione 0,2 -1,5 m/sec. / Possibilità di blocco di stazionamento. con guide integrate a 90° / Profilato estruso in alluminio 25-50 mm. / Corse fino a 6 m. / Serie pesante di precisione. / Sistema di guida rigido. / Scorrimento del carrello con cuscinetti a sfera. / Velocità di traslazione 0,2- 2 m/sec. / Possibilità di blocco di stazionamento. CARATTERISTICHE TECNICHE Pressione di esercizio: 3-10 bar. Temperatura ambiente: -20°+80°C Fluido: aria filtrata anche senza lubrificazione fino a corsa 500 mm Alesaggi: 16 • 25 - 32 - 40 - 50 mm Corse standard: fino a 5 metri (0 16 mm) fino a 6 metri (0 25 - 50 mm) Velocità minima di traslazione uniforme: 7-20 mm/s Velocità di traslazione: max 3 m/s Tipologia carrelli: standard, medio, lungo, doppio medio. Guide integrate: Serie S5: aste tonde in acciaio Serie VL1 : lamine in acciaio a 90c Scorrimento del carrello esterno: Serie S5: con pattini in plastica Serie VL1 : con cuscinetti a sfera Esecuzioni a richiesta -Versione magnetica per Serie S1 (escluso 0 16 magnetico di serie): per la Serie S5 è prevista un'apposita trafila porta sensori magnetici Serie DKS (Sezione Accessori pag. 6-V). -Sensore magnetico Serie DH-... Serie DF-... (16) (Sezione Accessori pag. 2)
