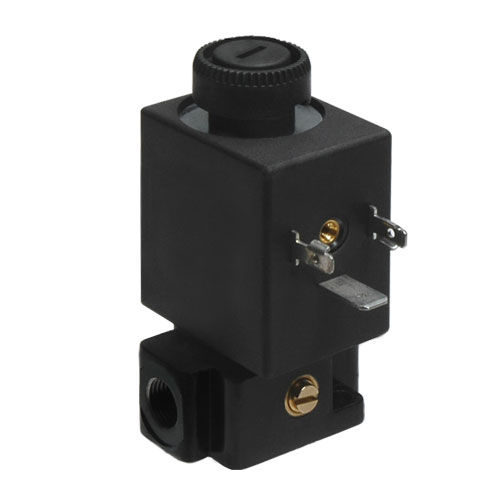

Elettropiloti miniaturizzati U2
Elettropiloti ad intervento diretto con sistema ad otturatore e guarnizione inferiore ammortizzata.
•Montaggio su sottobase, attacchi filettati sul corpo, interfaccia CNOMO
•Bobina orientabile (360°) separata dalla parte meccanica -Versioni:2/2 3/2 - NC NO
- Sottobasi modulari SPEED originali Univer
CARATTERISTICHE TECNICHE
Temperatura ambiente Temperatura fluido Fluido
Sistema di commutazione
Vie/Posizioni
Pressione
-10 + +50°C
max +95 °C
aria filtrata 50 pm, lubrificata o non, gas neutri (su richiesta è possibile intercettare altri fluidi) otturatore ad intervento diretto con guarnizioni ammortizzate
2/2 NC, 3/2 NC 3/2 NO ' 2/2, 3/2 NC = 0-r 10 3/2NO = 3+10
Comandoelettrico
Ritornomolla meccanica
Connessionisu sottobase o con attacchi filettati sul corpo
sottobaseG 1/8M5CNOMO
Diametro nominale (mm)2,1-2,42,1-2,41,6-62,1-2,4
Portata nominale (Nl/min)92-150100-15595-65092-110
CARATTERISTICHE COSTRUTTIVE
Materialivedi caratteristiche nel seguito
CARATTERISTICHE ELETTRICHE
Serie
Bobina
Assorbimento
Connettore
Tensione
U2
DB
11W (DC) - I0VA (AC) AM Sili
12 V DC - 24 V DC - 24 V AC - 110 V AC - 230 V AC
Altre caratteristiche elettriche vedi sezione "Accessori>Bobine'
