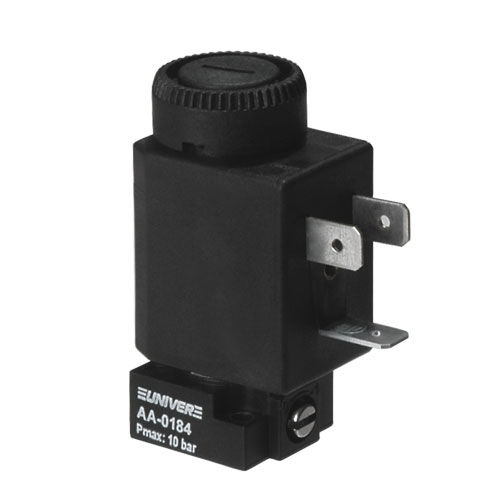

Distributore pneumatico a valvola AA series

a comando elettrico3/22/2

AA Elettropiloti miniaturizzati U1 Elettropiloti ad intervento diretto con sistema ad otturatore e guarnizione inferiore ammortizzata •Montaggio su sottobase. con attacchi filettati sul corpo, con interfaccia CNOMO •Bobina orientabile (360°) separata dalla parte meccanica -Versioni: 2/2 3/2 - NC NO - Sottobasi modulari Speed originali Univer CARATTERISTICHE TECNICHE Temperatura ambiente Temperatura fluido Fluido Sistema di commutazione Vie/Posizioni Pressione _____________________________________________-10 + +50 ’C max +95 °C aria filtrata 50 pm, lubrificata o non, gas neutri (su richiesta è possibile intercettare altri fluidi) otturatore ad intervento diretto con guarnizioni ammortizzate 2/2 NC, 3/2 NC, 3/2 NO1 2/2, 3/2 NC = 0-r 10 3/2NO = 3+10 Comandoelettrico Ritornomolla meccanica Connessionisu sottobase o con attacchi filettati sul corpo sottobaseG 1/8MSCNOMO Diametro nominale (mm)1,2-1,51-1,51-131,2-13 Portata nominale (Nl/min)30-6028-6030-6033-45 CARATTERISTICHE COSTRUTTIVE Materialivedi caratteristiche nel seguito CARATTERISTICHE ELETTRICHE SerieU1U3 BobinaDADC Assorbimento3,5 W (DC) - 5 VA (AC)2,5 W (DC) - 3,3 VA (AC) ConnettoreAM 5110AM 5111 Tensione12 V DC - 24 V DC - 24 V AC - 110 V AC - 230 V AC Grado di protezioneIP65
