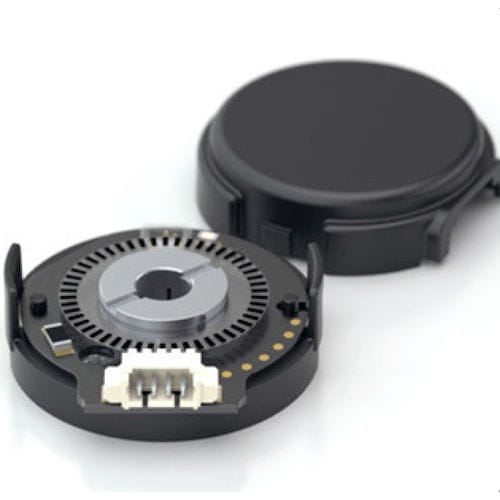

Encoder rotativo incrementale E8T

otticoper montaggio su alberocompatto

L'encoder ottico trasmissivo E8T è progettato per fornire il feedback dell'encoder digitale in quadratura per applicazioni spaziali compatte e ad alto volume. L'E8T è stato progettato per sostituire l'E7P/E8P che offre una velocità massima più elevata e una maggiore potenza di trasmissione. L'E8T utilizza una innovativa ruota di codifica a pressione che accetta alberi con diametri da .118" a .375". La base predefinita dell'encoder E8T fornisce fori di montaggio per due viti da 4-40, lunghezza 0,188" o due viti M2,5, lunghezza 5 mm su un diametro del cerchio di bulloni da 0,75". Un diametro di 1,28 "cerchio di montaggio bullone cerchio è disponibile anche, solo con # 4-40, lunghezza 0,188" viti. Il coperchio dell'encoder è facilmente agganciabile alla base ed è contrassegnato con il pin-out del connettore. La versione con uscita single-ended è collegata utilizzando un connettore a 4 conduttori, ad alta ritenzione, polarizzato, passo 1,25 mm. La versione con uscita differenziale utilizza un connettore simile a 6 poli. I cavi di accoppiamento e i connettori (vedere la pagina web Cavi / Connettori) non sono inclusi e sono disponibili separatamente.
