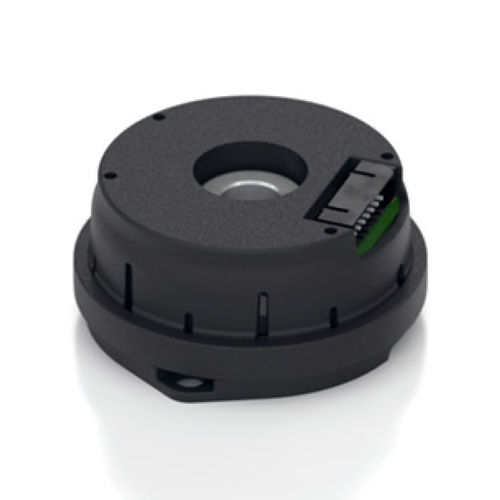

Encoder rotativo incrementale EC35

otticoper montaggio su alberoa vie di commutazione

L'encoder ottico a commutazione ottica a montaggio rapido EC35 è progettato per applicazioni OEM di controllo del movimento ad alto volume e a basso costo. L'EC35 fornisce uscite incrementali A/B/Z e uscite U/V/W per la commutazione brushless del motore. L'EC35 si monta sul motore utilizzando 2 viti su un cerchio di bulloni di diametro 1,28" o 1,812". Il disco mozzo dell'encoder lavorato di precisione si inserisce quando il gruppo encoder viene inserito sull'albero motore. Questa struttura blocca saldamente l'albero senza viti di arresto. Uno strumento distanziatore integrato e rimovibile assicura che il disco dell'encoder sia automaticamente impostato sulla distanza corretta quando viene montata la custodia dell'encoder. L'encoder può essere "temporizzato" ruotando un anello sul gruppo e premendo l'anello con un semplice strumento per bloccare tutto al suo posto. L'EC35 è alimentato da un'unica alimentazione a 5V ed è dotato di un connettore a 15 pin che fornisce uscite differenziali per A/B/Z e U/V/W. Le uscite U/V/W a collettore aperto sono disponibili come opzione. L'uscita singola terminata può essere ottenuta utilizzando solo le uscite + di ogni coppia differenziale. I line driver interni 26C31 possono erogare 20 mA a livelli TTL. Il ricevitore differenziale raccomandato è lo standard industriale 26C32. La massima immunità ai disturbi si ottiene quando il ricevitore differenziale è terminato con una resistenza da 150 Ω in serie con un condensatore da 0,0047 μF posizionato su ogni coppia differenziale.
