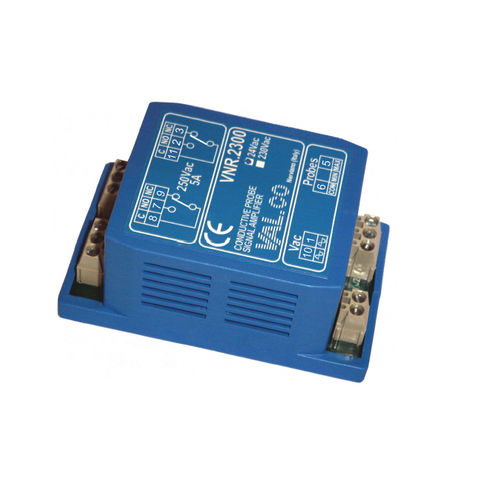

Amplificatore di segnale ELECTRA-VNR 23

di commutazioneper sensoresu guida DIN

La centralina di controllo VNR.2300 è stata progettata quale interfaccia low-cost per sonde conduttive di livello. Questa unità elettronica permette di rilevare liquidi con una conducibilità elettrica minima di 10S.Il sistema si basa sulla misura della conducibilità del liquido da controllare e lavora a basso potenziale in corrente alternata, onde evitare gli inconvenienti dovuti alla incrostazione degli elettrodi e/o la perforazione del serbatoio causata dall’impiego di correnti continue che provocano una azione galvanica sui materiali. Il contatto dell’elettrodo con il liquido sotto controllo determina l’azionamento di un relais interno alla centralina con il quale è possibile pilotare sistemi di allarme e/o azionamento. Utilizzando più sonde e più centraline opportunamente collegate si possono realizzare sistemi di regolazione, dosaggio e sicurezza. • Sensibilità regolabile a partire da 10S • Uscita a doppio relais • Montaggio a guida DIN CONTROLLO E TARATURA Controllo. Scollegare i cavetti degli elettrodi dalla morsettiera (morsetti 5 e 6). Cortocircuitare i morsetti 5 e 6 della morsettiera sul circuito stampato, in queste condizioni i relais devono commutare. Taratura della sensibilità. La centralina viene fornita con taratura standard di 60 μS. Immergere gli elettrodi nel liquido da controllare, ruotare il trimmer laterale di taratura fino ad ottenere la commutazione dei relais.
