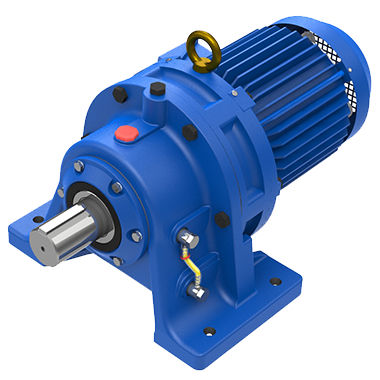

Riduttore cicloidale HM series
coassiale> 10 kNmmultistadio

riduttore cicloidale
riduttore cicloidale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
cicloidale
Orientazione degli assi
coassiale
Coppia
> 10 kNm
Numero di stadi
multistadio
Prestazioni
ad alta prestazione, silenzioso, per carichi pesanti, ad alta coppia, ad alto rendimento
Applicazioni
per trasmissione, per servomotore
Altre caratteristiche
industriale
Velocità di rotazione

Min.: 0 rpm
(0 rad.min-1)

Max.: 400 rpm
(2.513,27 rad.min-1)

Potenza

Min.: 0,37 kW
(0,5 hp)

Max.: 45 kW
(61,18 hp)

Descrizione

L'esclusivo design del VARITRON® Cycloid Drive presenta vantaggi superiori ai riduttori di velocità che utilizzano i comuni ingranaggi a denti involuti. La chiave delle prestazioni e dell'affidabilità ineguagliabili del VARITRON® Cycloidial Drive è che il 67% dei componenti di riduzione è sempre in contatto, rispetto ai riduttori elicoidali e planetari che utilizzano solo un contatto limitato tra i denti. A differenza dei riduttori ad ingranaggi, i componenti di riduzione del Varitron® funzionano a compressione anziché a taglio, il che consente di resistere a carichi d'urto superiori al 500% e di ottenere prestazioni eccezionali, affidabilità e lunga durata nelle applicazioni più gravose. - Alta efficienza Contatto rotante - Tutti i principali componenti della trasmissione di coppia rotolano, non scorrono. Il movimento di rotolamento contribuisce a ridurre al minimo l'attrito e ad aumentare l'efficienza. L'efficienza del singolo stadio si avvicina al 93% e quella del doppio stadio all'86%. - Durevole e di lunga durata Il profilo dei denti del VARITRON® Cycloid Drive consente la condivisione del carico da parte di un certo numero di denti, che non sono quindi soggetti a rotture. Almeno il 66% dei rulli della corona dentata e dei lobi del disco cicloidale condivide il carico d'urto in compressione. Inoltre, i principali componenti della trasmissione della coppia all'interno del VARITRON® Cycloid Drive sono realizzati in acciaio 52100 (JIS SUJ2) al cromo ad alto tenore di carbonio per cuscinetti, temprato con durezza Rockwell di HRC 61~63 e rettificato con precisione. Il risultato finale è che gli azionamenti cicloidi Varitron sono in grado di sopportare carichi d'urto intermittenti fino al 500% della loro coppia nominale di catalogo.

---
