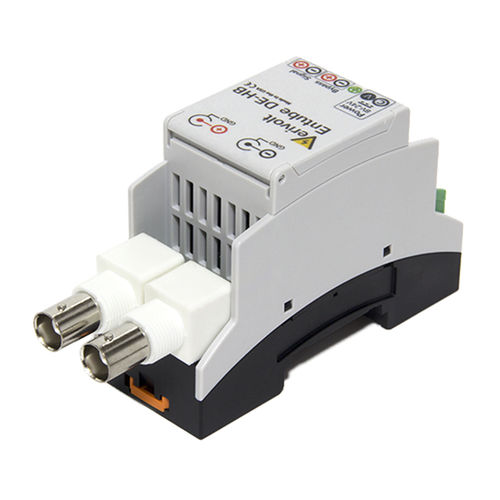

Sensore di tensione differenziale Entube DE-HB series

a elevata banda passantesu guida DIN

« Caratteristiche Fino a ±1500V introduca la gamma dinamica su ogni terminale (fase/fase e linea--terra) ±1V a ±10V ha prodotto la gamma dinamica (differenziale più il modo comune) CC allo spettro di frequenza 20MHz dell'operazione sovratensione di resistenza 5000V per 10 secondi Progettato per collegare mediante interfaccia all'ingresso differenziale DAQs Intelaiatura industriale del grado, tecnologia elettronica di 100% Dettagli La serie dell'Entube-DE-HB è stata destinata per permettere alla misura dei segnali ad alta tensione veloci negli ambienti della ricerca e di industriale. L'uscita dell'Entube-DE-HB è una versione linearmente ridotta della differenza di tensione fra i suoi terminali di due input. Questa uscita può poi essere elaborata da un sistema automatizzato di misura. La serie dell'Entube-DE-HB riguarda le gamme dinamiche a entrate multiple di larghezza di banda 20MHz e 0,2% accuratezze. Oltre alle gamme dinamiche multiple, l'Entube-DE-HB può essere ordinato per avere un'uscita di differenziale-paia o) S - (asimmetrica (- D). La versione asimmetrica ha un connettore di BNC all'uscita e può essere selezionata per essere ±5V o ±1V. La versione di differenziale-paia ha un connettore della morsetto-gabbia all'uscita e può essere selezionata per essere ±10V o ±1V. In entrambi i casi, il superiore è inteso per essere usato con un alto convertitore analogico/digitale dell'impedenza dell'input con una gamma dinamica standard di ±10V o di ±5. La gamma dell'uscita di ±1V è intesa per determinare un carico da 50 ohm (versione asimmetrica) o un carico da 100 ohm (versione differenziale) nelle applicazioni dove le riflessioni del segnale devono essere avoided. \ /html»
