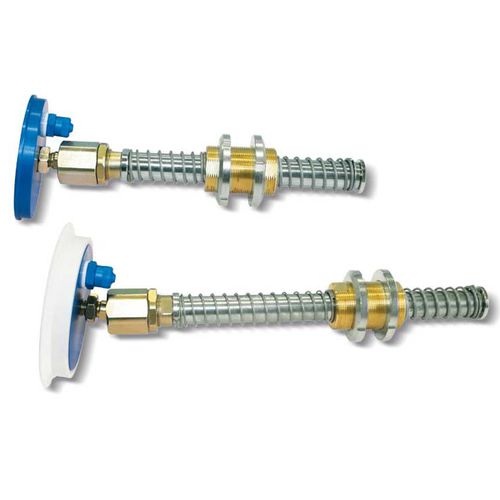

Portaventose speciali snodati con doppio molleggio
Muniti di uno speciale giunto a snodo in acciaio temprato, questi portaventose consentono alla ventosa di adattarsi alla superficie del carico da sollevare anche se non perfettamente parallela al piano della ventosa stessa o di compensare eventuali errori di perpendicolarità che sovente si riscontrano tra il portaventose e il supporto di fissaggio dell’automatismo.
La bussola di fissaggio del portaventose è posta fra due molle: quella inferiore, ha lo scopo di ammortizzare l’impatto della ventosa con il carico da sollevare, durante la fase di accostamento, mentre quella superiore serve ad ammortizzare l’urto della bussola con la parte terminale del portaventose e a caricare gradualmente la ventosa durante la fase di sollevamento.
Sono particolarmente consigliati per la movimentazione di carichi molto pesanti, rigidi e con scarsa planarità.
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
