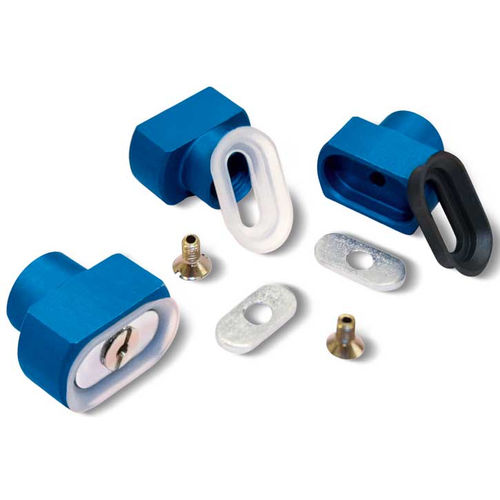

Ventose ellittiche piane con relativi supporti
Ventose di forma ellittica, incassate nei piani di lavoro delle macchine formatrici, hanno la funzione di trattenere un lato dell’astuccio di cartone durante la sua formatura, che avviene mediante ventose tradizionali in presa sul lato opposto. Assemblate, invece, al loro supporto, possono essere impiegate per la movimentazione di scatole, oggetti di plastica o quant’altro, con superfici di presa limitate. I loro supporti, realizzati in alluminio e anodizzati, hanno un foro centrale filettato, per consentirne il fissaggio all’automatismo; sono integrati da una piastrina in ottone nichelato, per trattenere la ventosa nella sua sede e da una o due viti in acciaio inox, per fissarla. Come ricambio, è sufficiente richiedere la sola ventosa indicata in tabella, nella mescola desiderata.
