Portaventose semplici

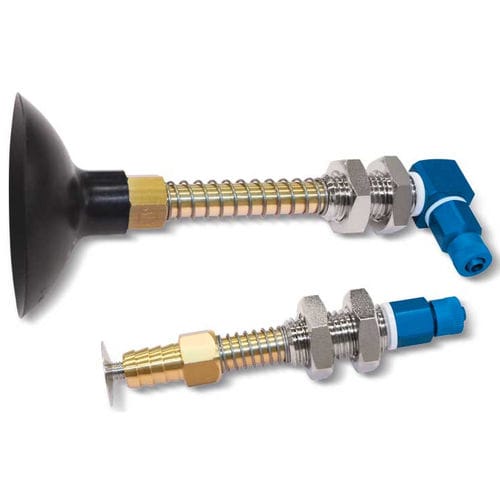

Costruiti in modo semplice e razionale, pur garantendo il massimo della robustezza e durata, i portaventose semplici sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato in acciaio, munito di due dadi esagonali, per il montaggio rapido del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere nel contempo una pressione costante col carico da sollevare;
- Un raccordo rapido per l’allacciamento al tubo d’aspirazione.
Le corse effettive di molleggio sono:
- Per la quota C= 28 mm corsa 16 mm
- Per la quota C= 65 mm corsa 49 mm
- Per la quota C= 95 mm corsa 74 mm
