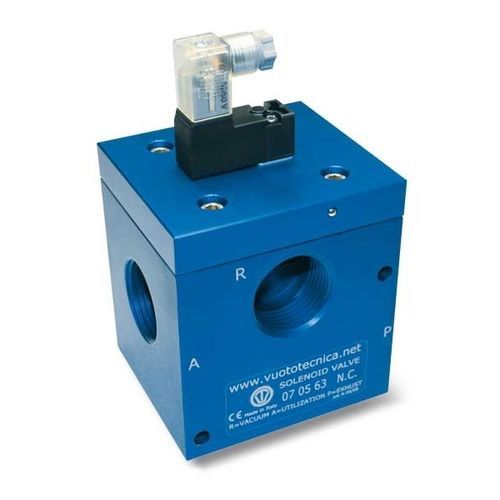

Elettrovalvole per vuoto a 3 vie, a comando diretto, con bobina elettrica a basso assorbimento
Le elettrovalvole per vuoto a tre vie di questa serie sono a comando diretto, a due posizioni, con otturatori conici servocomandati dal vuoto stesso.
Di serie sono fornite normalmente chiuse; su richiesta, anche normalmente aperte.
Sono costituite da un corpo in alluminio anodizzato, nel quale sono ricavate le connessioni di collegamento, da due otturatori in silicone calzati su uno stelo d’acciaio inox e una membrana in mescola speciale telata; un elettropilota, azionato da una bobina elettrica integrata, gestisce il vuoto al servocomando. Il principio di funzionamento di queste elettrovalvole è basato sul differenziale di pressione esistente tra la pompa o il generatore di vuoto e la pressione dell’aria aspirata. Convogliando questa “pressione differenziale” al servocomando, tramite l’elettropilota, si possono comandare gli otturatori, senza l’ausilio di aria compressa o di molle.
Per il principio di funzionamento su esposto, se ne sconsiglia l’uso su impianti a basso grado di vuoto (inferiore a 850 mbar assoluti, pari al 15 % di vuoto).
La mancanza di molle, attriti e sollecitazioni dinamiche interne, va a tutto vantaggio dell’alta velocità d’intervento e della durata della valvola.
La bobina elettrica dell’elettropilota è interamente plastificata in resina sintetica, esecuzione stagna, classe di isolamento F (fino a 155 °C) a norme VDE, con connessioni elettriche a due terminali di 3 mm, per connettore a micro norme EN 175301-803 (ex DIN 43650) - C.
