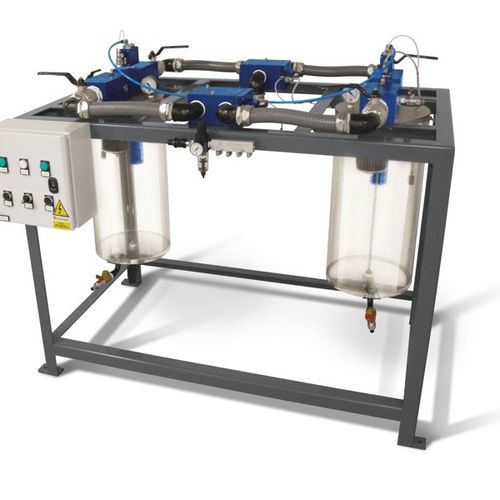

Unità di aspirazione fissa FSx0BP series

con filtro a sifone

Il sistema, composto da due filtri a sifone, funziona inizialmente con l’aspirazione attraverso il filtro 1 e con il filtro 2 escluso; quando il liquido aspirato raggiunge il galleggiante dell’interruttore di livello, tramite le elettrovalvole d’intercettazione del vuoto a tre vie da 1” 1/2 ed in modo automatico, avviene lo scambio e l’aspirazione passa attraverso il filtro 2. Con questo accorgimento non ci sarà nessuna diminuzione del grado di vuoto all’utilizzo, nel momento in cui avverrà lo scambio di aspirazione tra i due filtri; questo scambio avverrà nel momento in cui il liquido raggiungerà il galleggiante dell’interruttore di livello del filtro 2 e da quel momento si ripeteranno le operazioni sin qui descritte. Il sistema filtrante è composto da: - 2 Filtri a sifone in plexiglas, con coperchi in alluminio e completi di accessori, aventi una capacità di 38 litri ciascuno. - 2 Elettrovalvole per vuoto a tre vie da 1” 1/2 gas, servopilotate, art. 07 06 11. - 1 Apparecchiatura elettrica di comando, racchiusa in apposita cassetta metallica a tenuta stagna, per tensione elettrica monofase Volt 230/ 50 Hz. - 1 Telaio in profilati d’acciaio verniciati, per l’assemblaggio di tutti i componenti sopra descritti. Caratteristiche tecniche Pressione d’esercizio: da 0,5 a 2000 mbar assoluti Temperatura del fluido: da -5 a +50 °C Grado di filtrazione: 44 μ
