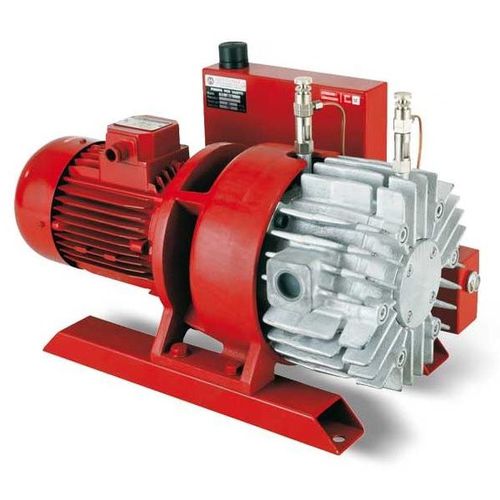

Pompa a vuoto a palette VTL G1 series

lubrificatamonostadiocon azionamento elettrico

Pompe per vuoto VTL 40/G1, 50/G1 e 65/G1 Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 40, 50 e 65 mc/h. La lubrificazione è a depressione con ricircolo d’olio ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto. Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa. Pompa e motore elettrico sono così due unità indipendenti, fissate a un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico. Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella. Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa. Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità. Sull’aspirazione è indispensabile installare una valvola di ritegno e un filtro idoneo a trattenere eventuali impurità aspirate. Sono fornibili solamente con motori elettrici trifase.
