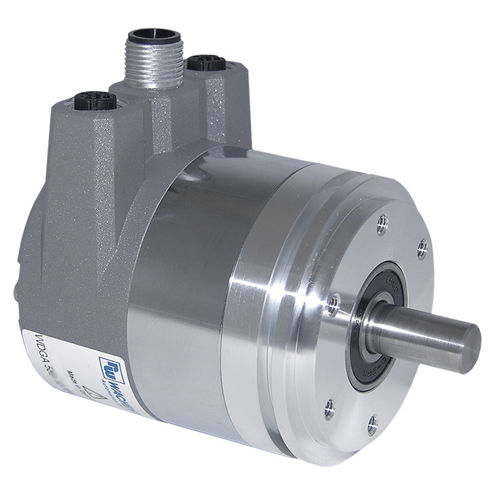

Encoder rotativo assoluto WDGA 58A
magneticoad albero pienomonogiro

encoder rotativo assoluto
encoder rotativo assoluto
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
assoluto
Tecnologia
magnetico
Costruzione
ad albero pieno, monogiro, multigiro, con flangia sincronizzata
Segnale di uscita
EtherCAT
Livello di protezione
senza manutenzione, IP65, IP67
Altre caratteristiche
compatto
Diametro dell’albero

58 mm
(2,28 in)

Descrizione

Encoder assoluto, magnetico, EtherCAT WDGA 58A Copertura bus: Collegamento tramite 3x connettori M12 Albero pieno, flangia sincrona; Corpo: Ø 58 mm 16/43 bit monogiro/multigiro; Albero pieno: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8" Protocollo: EtherCAT Profilo del dispositivo: CiA DS-406 V4.0.2, Class 3 Punti forti • EnDra®: esente da manutenzione e non inquinante • EtherCAT, Monogiro e multigiro • Forma costruttiva compatta con copertura bus • Monogiro/multigiro (max. 16 bit/43 bit) • Tecnologia all’avanguardia • Duo LED a 2 colori come indicatore dello stato di funzionamento e dello stato di bus e 2 LED´s L/A • Carichi massimi su cuscinetto fino a 220 N radiale, 120 N assiale • CoE, FoE, EoE Dettagli prodotto Flangia Flangia sincrona Corpo Ø 58 mm Corpo in acciaio inox cromato, con schermatura magnetica Risoluzione Risoluzione monogiro fino a 65.536 passi/360° (16 bit) Risoluzione multigiro 43 bit Albero Ø 6 mm Avvertenza: Attenzione: Nessuna opzione AAS = IP67 completo Lunghezza dell’albero: L: 12 mm Max. carico radiale sull’albero: 125 N Max. carico assiale sull’albero: 120 N Ø 8 mm Avvertenza: Attenzione: Nessuna opzione AAS = IP67 completo Lunghezza dell’albero: L: 19 mm Max. carico radiale sull’albero: 125 N Max. carico assiale sull’albero: 120 N Ø 10 mm Lunghezza dell’albero: L: 20 mm Max. carico radiale sull’albero: 220 N Max. carico assiale sull’albero: 120 N Ø 9,525 mm Avvertenza: Attenzione: Nessuna opzione AAS = IP67 completo Lunghezza dell’albero: L: 20 mm Max. carico radiale sull’albero: 220 N Max. carico assiale sull’albero: 120 N Max. numero di giri di esercizio 8000 giri/min Tensione d’esercizio 10 VDC a 32 VDC
