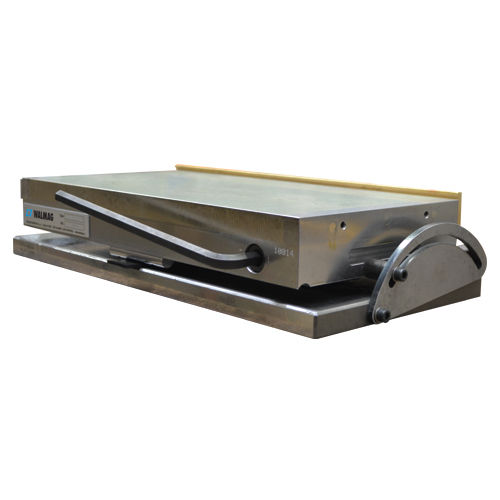

Piano magnetico a magneti permanenti in neodimio FIXAR Series

con barra senoper rettifica

I banchi sinusoidali Fixar sono disponibili in due versioni standard: Sistema di bloccaggio magnetico semplice, con rotazione nell'asse longitudinale o trasversale. Sistema di bloccaggio magnetico combinato, con rotazione in entrambi gli assi, sia su lato lungo che su quello corto. Struttura Passo polare 1,9 mm (1,4 mm acciaio e 0,5 mm ottone) Con il sistema Neomicro - forza di tenuta nominale 100 N/cm2 Precisione max. angolare: +/- 5 secondi d'arco Parallelismo: +/- 5 micron/100 mm I banchi sinusoidali semplici consentono di regolare l'angolo con un calibro fisso, tra 0 e 45° Campo di regolazione angolare nell'asse longitudinale: 0 – 45°, nell'asse trasversale: 0 – 30° Versione semplice Rotazione nell'asse longitudinale Campo di rotazione: Da 0 fino a 45° Versione combinata Short and long lift Gauge setting long side: 0°– 45° Gauge setting short side: 0°– 30° Impiego Rettifica angolare di precisione o EDM Misurazione
