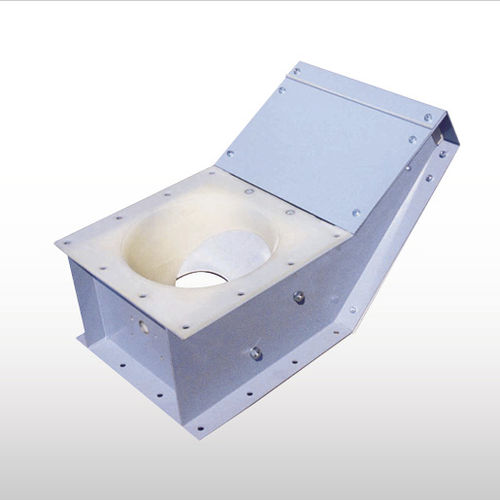

Valvola a ghigliottina VDI series

manualeelettropneumaticaper controllo di flusso

Le valvole a ghigliottina inclinate VDI aggiungono all'intercettazione di flussi di materiali mossi per gravità la possibilità di dosaggio. La particolare geometria asimmetrica della lama permette una regolazione del flusso di materiale intercettato, aggiungendo quindi oltre al lavoro di intercettazione quello di dosaggio. La lama inclinata delle valvole dosatrici VDI forma insieme al corpo conico asimmetrico interno una apertura a forma di occhio. Più viene aperto questo "occhio", più materiale passa, più viene chiuso più il flusso si riduce. Il corpo interno è costituito da un corpo autoportante nel tecnopolimero antiabrasivo SINT. La lama è prodotta in acciaio al carbonio o inossidabile. La valvola può essere azionata manualmente, elettropneumaticamente o elettromeccanicamente. Posizioni intermedie di lama invece della totale apertura si ottengono grazie a dei sensori. Per ottimizzare il flusso di materiale con portate piccole le valvole VDI a tenuta polvere possono essere equipaggiate con un supplementare martello pneumatico che trasmette delle percussioni al corpo interno della valvola durante il lavoro. Le valvole a ghigliottina inclinate VDI aggiungono alla semplice intercettazione di flussi di materiali mossi per gravità un dosaggio entro certi limiti. La particolare geometria asimmetrica della lama permette una regolazione del flusso di materiale intercettato, aggiungendo quindi oltre al lavoro di intercettazione quello di dosaggio. Le valvole VDI possono essere montate sotto tramogge, serbatoi, sili, alle bocche di carico e scarico di coclee o trasportatori e scaricatori telescopici.
