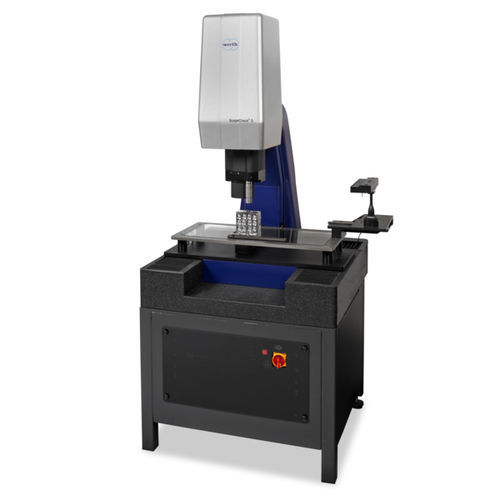

Macchina di misura a coordinate a collo di cigno ScopeCheck® S
per ingranaggiper lentea sensore multiplo

macchina di misura a coordinate a collo di cigno
macchina di misura a coordinate a collo di cigno
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Struttura
a collo di cigno
Applicazioni
per ingranaggi, per lente
Tipo di tastamento
a sensore multiplo, ottica
Altre caratteristiche
compatta, da tavolo
Corsa X

300 mm, 400 mm
(12 in, 16 in)

Corsa Y

200 mm
(8 in)

Corsa Z

200 mm
(8 in)

Descrizione

Il compatto ScopeCheck® S ha una struttura estremamente robusta in granito e cemento polimerico, con guide protette e aste dimensionee compensazione della temperatura, ed è stato quindi ottimizzato per l'uso in prossimità della produzione. Il sensore di elaborazione delle immagini Werth, incluso nella dotazione di base, è stato appositamente studiato per le esigenze del sito metrologia e garantisce un rilevamento affidabile dei bordi anche nelle condizioni di contrasto più difficili. Diversi metodi di variazione della messa a fuoco consentono di effettuare misure ottiche 3D. Le aree di applicazione tipiche sono i pezzi torniti, fresati, in plastica, stampati e piegati. • Integrato obiettivo zoom motorizzato da 0,9x a 4,3x o obiettivo intercambiabile da 1x a 100x • Maggiore flessibilità grazie all'integrazione di sensori aggiuntivi, assi rotanti o a perno rotante • elaborazione delle immagini di contorno per l'automatico misurazione di controllo e geometrie a forma libera nelle fasi di salita e discesa. luce trasmessa • Misurazione della lunghezza e deviazioni di tastatura specificate in base a ISO 10360 Precisione Deviazione della misura della lunghezza ammissibile fino a 1,5 µm
