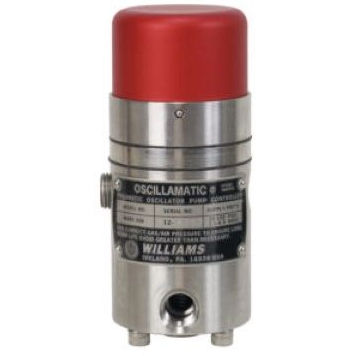

Controllore per pompa pneumatico MK-II

di dosaggioa membranain alluminio

Il controllore oscillante MK-II è un pulsatore/timer pneumatico utilizzato per azionare le pompe ad azionamento pneumatico della serie Williams. Il controller, costituito da una camera superiore e una inferiore separate da un cursore scorrevole, utilizza un tubo capillare con una valvola a spillo per trasferire l'aria/gas di alimentazione dalla camera inferiore a quella superiore. Sebbene i regolatori differiscano per le guarnizioni, MK-X utilizza guarnizioni a U e MK-II, MK-VII, MK XIIA utilizzano guarnizioni a membrana, il loro funzionamento è essenzialmente lo stesso. Quando il cursore scorrevole è nella posizione più alta, un tappo pilota chiude uno sfiato e sposta l'aria/gas di alimentazione alla pompa o al relè. Nella posizione più bassa del cursore, avviene l'inverso: l'otturatore pilota impedisce all'aria/gas di alimentazione di entrare nella pompa o nel relè e apre lo sfiato per farla uscire. Il cursore torna quindi nella posizione più alta e ripete il ciclo. Caratteristiche Aziona manualmente le pompe pneumatiche Williams Il design a membrana elimina la necessità di lubrificazione Utilizza diaframmi anziché tazze a "U" per garantire l'affidabilità costruzione in acciaio inox 316
