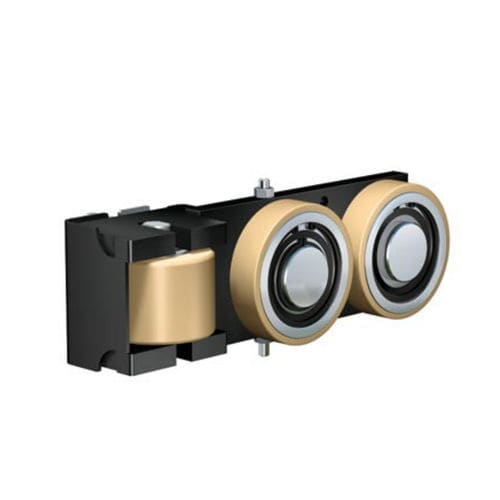

Bronzina assiale JT-V series

radialea rulli cilindriciin acciaio temprato

-Registrazione assiale e radiale possibile dall'estemo -Elevata precisione radiale ed assiale -Resistente alla sporcizia -Vélocité di funzionamento fino a 5 m/sec Vantaggi dei WINKEL Cuscinetti: -Riduzione dei costi di progettazione e produzione -Il sistema di WINKEL Cuscinetti è in grado di assorbire elevati carichi radiali e assiali -Profili di guida a pareti spesse per elevati carichi statici e dinamicin -Immissione delle forze ottimale nei profili di guida -Maggiore durata di cuscinetto e profilo -Tempi di montaggio ridotti grazie ai perni da saldare -Facilità di sostituzione dei componenti dei cuscinetti Dati tecnici: -Anelli esterni in acciaio da cementazione UNI 16 CrNi 4 temprato 62+2 HRC -Anelli interni in acciaio DIN 100 Cr 6 temprato 62-2 HRC -Rulli a testa piatta in acciaio DIN 100 Cr 6 temprato 59 - 64 HRC -Perni da saldare in C22E (no. materiale 1.1151) -Tolleranza perni -0,05 mm -Possibilità di rilubrificazione per cuscinetti 4.054 - 4.063 -Al montaggio, i WINKEL Cuscinetti sono lubrificati con grasso di grado 3 (per es. Shell Alvania 3, Esso Beacon 3) -Versioni standard per temperature di impiego da -20 C° a +80 °C -I cuscinetti WINKEL per elevate temperature Serie HT possono essere impiegati fino a temperatura di esercizio pari a +250 °C. -La velocità massima di esercizio per i cuscinetti WINKEL in acciaio è pari a 3 m/s. -Per le esecuzioni in VULKOLLAN e POLIAMMIDE la massima velocità di esercizio è pari a 6 m/s. -Il gioco tra cuscinetto assiale e parte interna del profilo non dovrebbe superare il valore di 0,5 mm.
