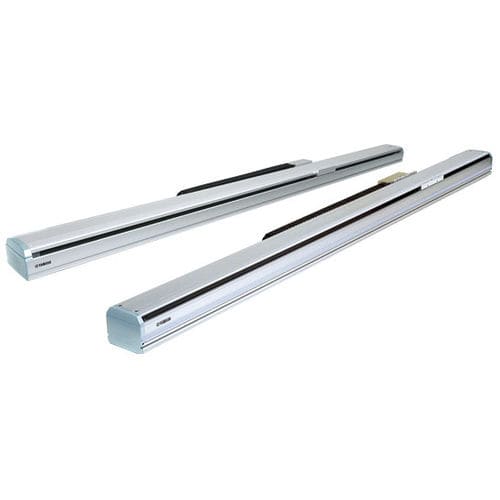

Elettrocilindro N series
con vite a sfereper robotmonoassiale

elettrocilindro
elettrocilindro
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
elettrico
Tecnologia
con vite a sfere
Applicazioni
per robot
Altre caratteristiche
ad alta velocità, monoassiale, per trasferimento orizzontale di carichi
Corsa

Min.: 250 mm
(9,843 in)

Max.: 2.500 mm
(98,425 in)

Forza

339 N

Potenza del motore

400 W
(1 hp)

Velocità

1.200 mm/s

Ripetibilità

0,01 mm
(0 in)

Descrizione

La velocità critica non è limitata. Ciò garantisce un trasferimento ad alta velocità. 1.è stata adottata una guida di contatto a 2 punti con scanalatura ad arco circolare a 4 file, resistente a grandi carichi momentanei. per la guida lineare viene utilizzata una guida a 2 punti con scanalatura ad arco circolare a 4 ranghi con uno slittamento differenziale ridotto. Questa guida, grazie alla sua struttura, ha uno slittamento differenziale della sfera minore rispetto alla guida a 2 file ad arco gotico a 4 punti di contatto e mantiene un movimento di rotolamento soddisfacente anche se viene applicato un grande carico momentaneo o se la precisione della superficie di installazione è scarsa. La guida presenta caratteristiche che difficilmente possono causare malfunzionamenti, come un'usura insolita, e garantisce un'eccellente affidabilità. 2.Per il rilevatore di posizione viene utilizzato un resolver con un'eccellente resistenza all'ambiente. Per il rilevatore di posizione viene utilizzato un resolver. Il resolver ha una struttura semplice e rigida, senza l'utilizzo di componenti elettronici ed elementi ottici. Il resolver non presenta problemi di rilevamento dovuti alla rottura dei componenti elettronici, alla condensazione della rugiada o all'adesione dell'olio al disco che possono verificarsi negli encoder ottici. Il resolver offre un'eccellente durata. Inoltre, poiché le specifiche assolute e incrementali utilizzano le stesse specifiche meccaniche e un controllore comune, le specifiche desiderate possono essere selezionate solo attraverso l'impostazione dei parametri. Inoltre, anche quando la batteria assoluta è completamente consumata, il robot può continuare a funzionare come le specifiche incrementali. Pertanto, anche se si verifica un problema, non è necessario arrestare la linea per garantire la sicurezza della linea di produzione. Inoltre, il circuito di backup è stato completamente rinnovato e ora ha un periodo di backup di un anno in stato di non eccitazione.

---
