Applicazioni

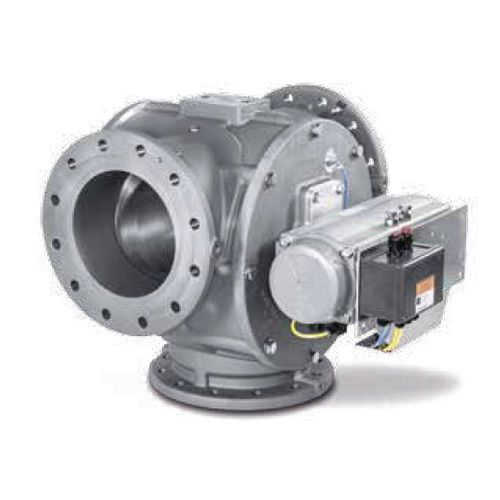

La valvola deviatrice TST viene utilizzata per il riempimento di più silos e contenitori da una comune linea di trasporto pneumatico. Viene montato direttamente sull'ugello di riempimento corrispondente senza alcuna curva intermedia.
normalmente non è necessario per rinforzare il tetto del silo.
Caratteristiche costruttive
Transizione fluida e senza interstizi grazie al design brevettato del condotto di ingresso, uscita e del condotto del tampone rotante
Il design a sezione circolare costante previene gli shock di pressione nel trasporto pneumatico in fase densa
Pressione a tenuta da -1,0 a +6,0 bar (g) verso l'esterno e la gamba attiva
Campo di temperatura da -20 a +120°C, opzione con sistema di riscaldamento da -52 a +180°C
Progettazione secondo ATEX 2014/34/34/UE
Montaggio diretto sull'ugello di riempimento del silo senza struttura portante
Facile sostituzione dell'attuatore completo da sinistra a destra della valvola deviatrice
Indicatore di direzione della spina rotante facilmente visibile
Controllo diretto dell'orientamento della spina rotante mediante interruttori di prossimità
Angolo di deviazione 90º
Connessione elettrica standard classe di protezione IP 65
Opzioni
- Sono disponibili varianti di set di tenuta. Sigillatura statica o gonfiabile.
Posizione di tenuta nella custodia o nel tappo rotante
- Versioni speciali su richiesta
---
