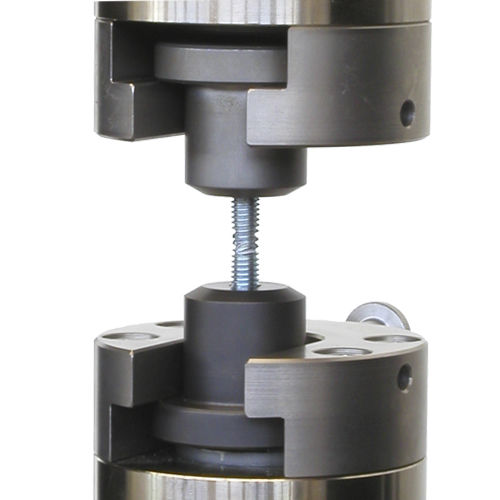

Impugnatura

Trasmissione della forza di serraggio positiva tramite teste spallate, a vite o filettate. Il provino, automaticamente centrato nell’asse di trazione, con il corrispondente portacampioni viene inserito negli afferraggi, liberamente accessibili dalla parte anteriore. Sono disponibili afferraggi con Fmax 50 kN, 250 kN, 600 kN e 1200 kN Il provino viene tenuto in modo sicuro grazie all’opzione che evita il contraccolpo del portacampione al momento della rottura L'altezza complessiva ridotta consente di risparmiare spazio nell'area di prova La soluzione di serraggio positivo elimina la necessità di ulteriori unità ausiliarie Velocità in controllo di deformazione, normative: DIN EN ISO 6892-1:2009 e ASTM E8 – 09. La distribuzione simmetrica assoluta della forza è garantita da diversi dettagli di progettazione. Opzione anti-contraccolpo per i portacampioni: La posizione senza gioco del provino consente l’allineamento preciso con l'asse di trazione - fondamentale quando si utilizzano sistemi ottici per la misurazione dell’estensione Superfici di appoggio simmetriche degli afferraggi: I portacampioni si appoggiano su due superfici di contatto simmetriche degli afferraggi Il campione viene completamente racchiuso all’interno del portacampione che lo circonda completamente. Un manicotto di supporto è posizionato intorno al portacampione per i provini a osso di cane Al momento della rottura del provino, questo impedisce il contraccolpo del portacampioni L'altezza complessiva ridotta consente di risparmiare spazio nell'area di prova Soluzione meccanica: non sono necessarie l’unità di controllo pneumatica e la centralina idraulica
